独家导引机构「HG-VCR」方式，具备高刚性特性。传动机构使用精密牙杆，部份产品使用耐久性与高精度的滚珠螺杆。适用于相机、传感器及工件等之精密定位需求，广泛应用于各类自动化设备。

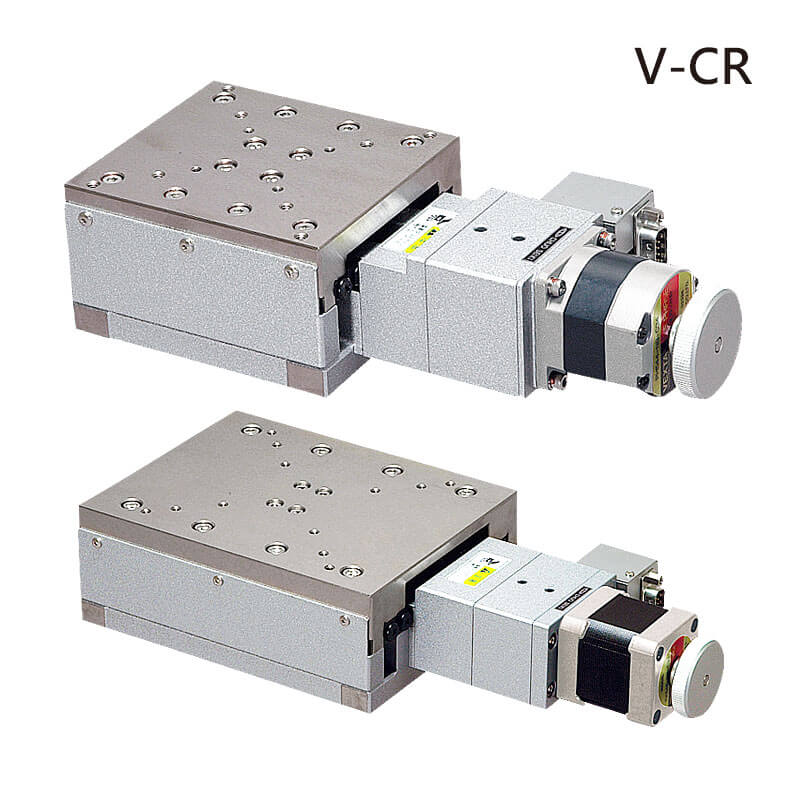

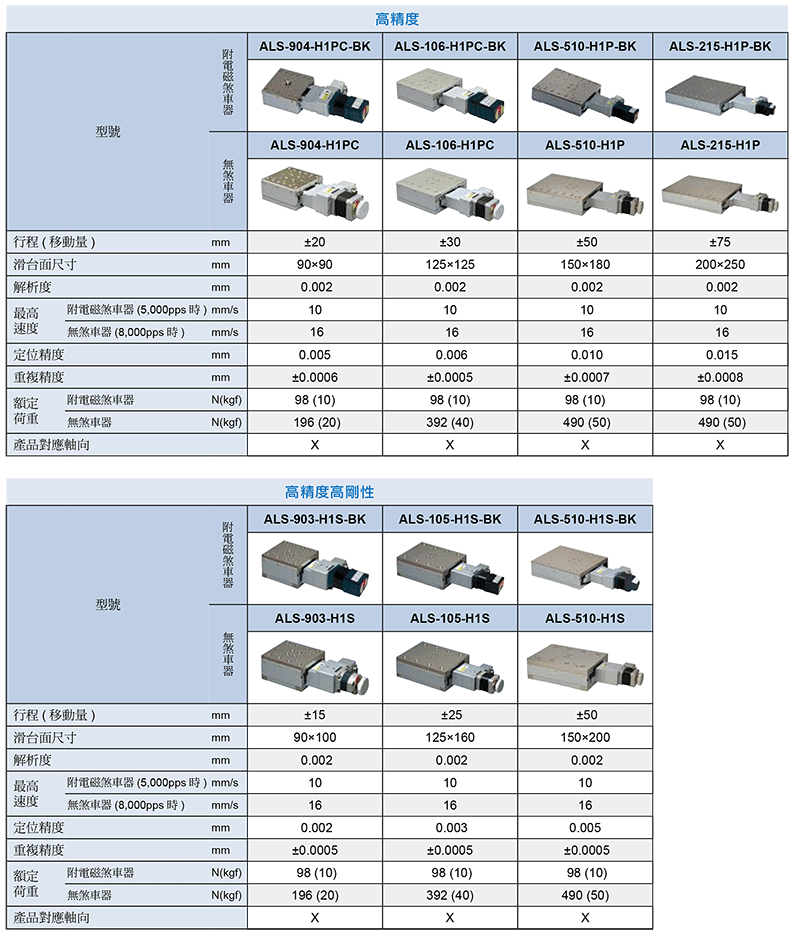

V-CR 方式 : 于相对配置之两条 V 型槽轨道上，将滚柱以交互直交方式排列形成一组，并以两组构成一组导引系统。 V 型槽轨道面经淬火硬化处理后，施以高精度研磨加工，可提供优异直线度之稳定导向性能。此外，采用滚柱接触结构，使其于上下及横向方向皆具备高负载能力，适用于高精度及重负载之平台系统。

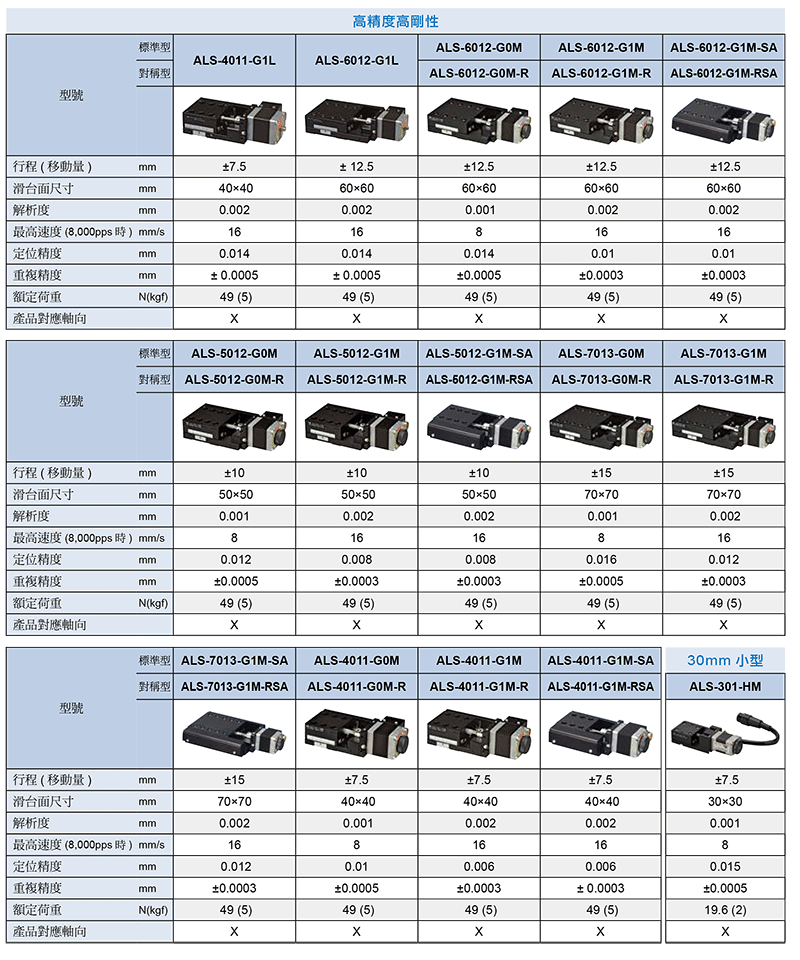

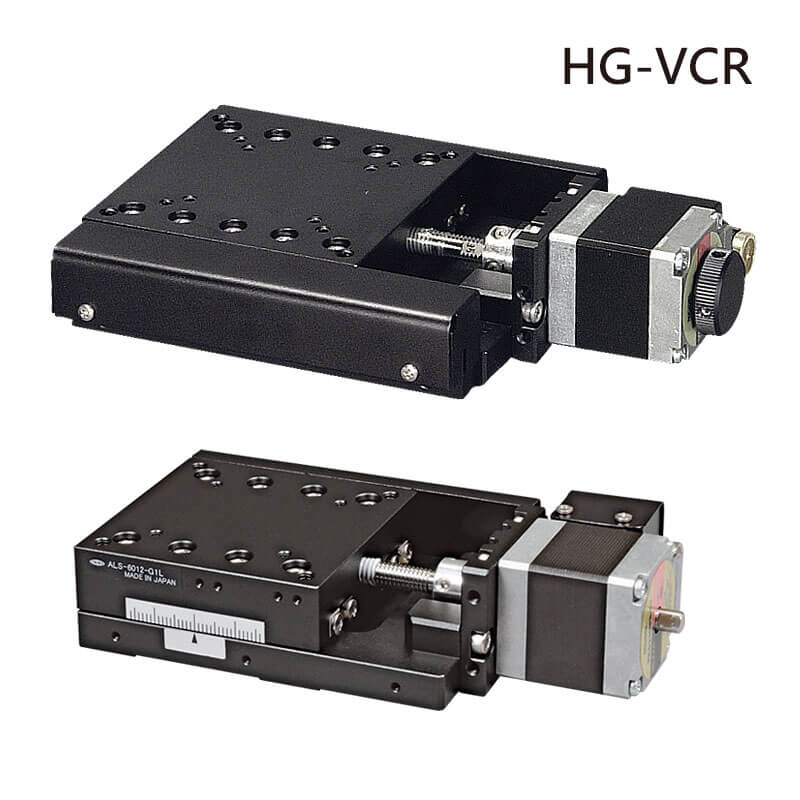

HG-VCR 方式 : HG-VCR 为在 V-CR 导向机构基础上，进一步提升性能之独自开发导引技术。透过将滚柱排列间距缩小至极限并增加配置数量，并以保持器( Retainer ) 固定，可实现高预压设定，使结构更加紧凑，并具备极高刚性。本导向方式已应用于新一代自动平台与手动平台产品，除可对应各类感测器、相机之精密定位外，亦广泛应用于各类生产设备与检测装置中的高精度定位与量测需求。此外，凭借其高刚性特性，即使于一定程度之偏载条件下，仍可维持稳定且可靠之运作。
