MCRPMD 磁力式无杆缸｜不锈钢材质缸管设计，重量轻、刚性强

无杆缸
无杆缸

MCRPMD

詢價
气缸内径: φ 10, 15, 20, 25, 32 (mm)，节省 50% 空间。磁性耦合设计，透过活塞上的内置磁环与滑台内的外置磁环，达到径向磁力传递功率而带动负载。不锈钢材质缸管设计，重量轻、刚性强。
  • 节省 50% 空间。
  • 磁性耦合设计，透过活塞上的内置磁环与滑台内的外置磁环，达到径向磁力传递功率而带动负载。
  • 不锈钢材质缸管设计，重量轻、刚性强。
  • 全系列均为附磁型。

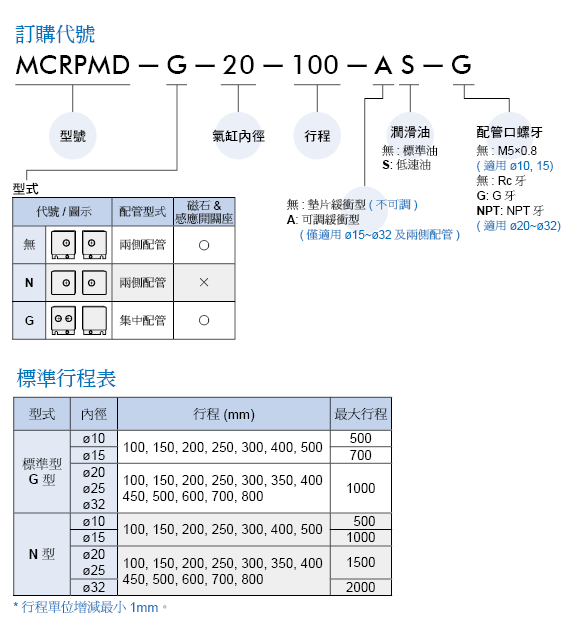

作动方式 复动型
气缸内径(mm) φ10, φ15, φ20, φ25, φ32
配管口径尺寸 M5x0.8, Rc1/8
使用流体 空气
使用压力范围 0.18~0.7 MPa
耐压力 0.1 MPa
周围温度 ＋5℃ ~ ＋60℃
给油 不需给油
使用速度范围 标准润滑油: 100~500 mm/sec (※1)
低速油: 60~100 mm/sec (※1,2)
磁石保持力 φ10: 53.9 N, φ15: 137 N, φ20: 231 N, φ25: 363 N, φ32: 588 N,
传感器 φ10: RDFE(V)
φ15~32: RCE , RCE1
备注 ※1. 气缸需连接速度控制器，且速度控制器需从关闭状态缓慢转开，调整于气缸使用范围内使用。
※2. 使用速度范围限制下，每分钟作动行程不得超过2m长度。

匿名登入 使用前注意事项 步骤说明

  • 2D/3D下载 - 步骤说明「影片」、「PDF」。
  • 不需要经过注册，以匿名的方式取得2D／3D档案类型。
  • 使用此CAD软体，请先确认产品型号及规格再进行下载。
  • 此CAD软体，采用简化方式进行建模，如需了解未标示之尺寸，请洽业务人员。
  • 使用此CAD软体，生成档案尺寸及公差，请再确认与网站「PDF型录」档案中尺寸相符，如有出入请按上方「 错误回报」按钮，并告知型号及错误尺寸，我们会尽快作出修正，非常感谢您的协助 !
RDFE 传感器
适用型号: MAM*, MCJU, MCFB, MCMJP, MCDJ, MCSF-5, MCRPMS, MSBE, MCRJ-S, MCRQ, MCRQ-S, MCHC-6,32,40, MCHD, MCHH, MCHU, MCHS, MCHX, MCHG2, MCHJ, MCHY, MCRT, MEQI, MESF2, MESBE

RCE/RDE 传感器
适用气缸型号：MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSH, MCSS, MCSQ, MCSF, MCRPMD, MCRA, MCKB, MCKC, MCHA, MCHB, MCHC, MSB*, MSL*。
