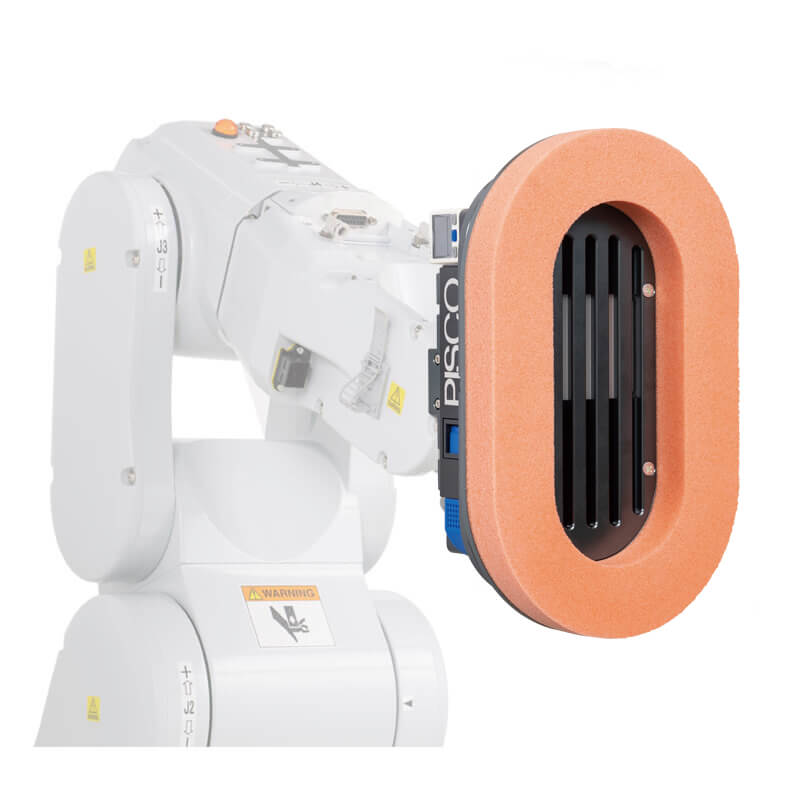

环形海绵
适用于大型工件吸附搬运的机械手臂。吸附面有海绵(环型、全海绵)和吸盘阵列三种。将机器手臂法兰安装板固定到机器手臂上后，滑入即可轻松安装。提高操作性和安全性。
- 适用于大型工件吸附搬运的机械手臂。
- 吸附面有海绵(环型、全海绵)和吸盘阵列三种。
- 内置大流量真空产生器。最大吸入流量: 确保760 l/min (3 个内置喷射器的规格值)。
- 提供真空帮浦对应型。
- 将机器手臂法兰安装板固定到机器手臂上后，滑入即可轻松安装。提高操作性和安全性。
| 型式 | 环形海绵 |
|---|---|
| 规格 | 1515, 2817, 4730 |
| 吸附面尺寸 | 150×150, 280×170, 470×300 |
| 使用流体 | 空气、真空 *1 |
| 真空产生器规格 | 使用压力范围: 0.3~0.7 MPa 额定供给压力: 0.5 MPa 分贝等级: 75dB(A) |
| 使用真空压力 | -100~0 kPa |
| 使用温度范围 | 5~+50°C (不冻结) |
| 理论吸附力 *2,*3 | 安全系数1/4 (水平): 235.8N~1512.7N 安全系数1/8 (垂直): 117.9N~756.4N |
| 备注 | *1. 流体: 真空"仅适用于真空帮浦规格。 *2. 真空度-80kPa 时的理论吸附力。 *3. 包括真空吸取主体的重量和运输过程中的惯性力在内，不要超过最大负载能力 100 kg。 |
