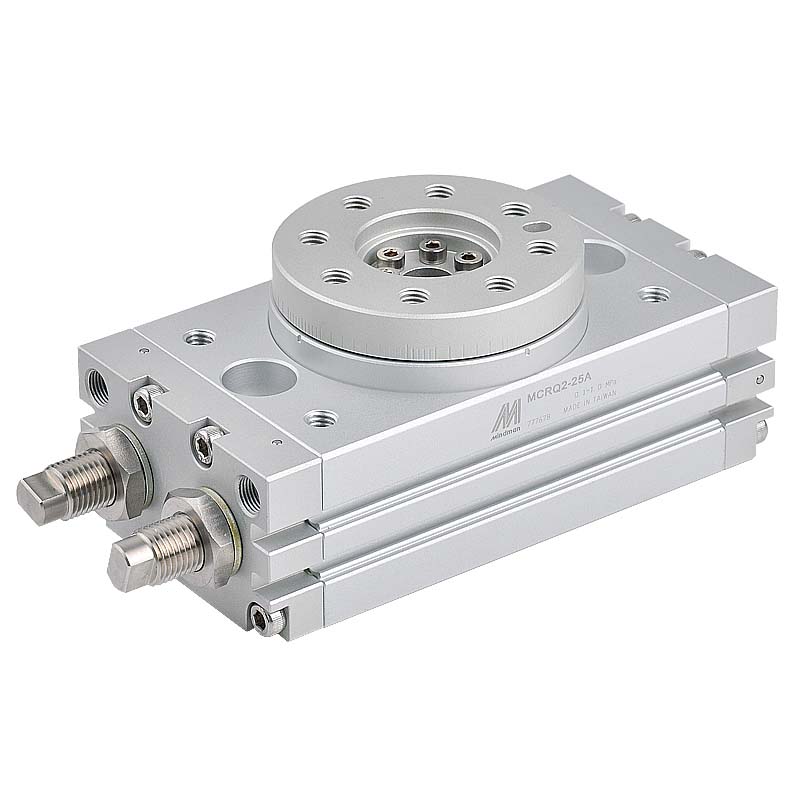

MCRQ2

气缸内径: φ 12, 16, 20, 25, 32, 40 (mm),可调旋转角度 (0°~190°),内部设计是利用双齿条以及单一齿轮使其连结进而产生旋转动作。利用中心定位孔以及基准孔以确保准确定位。中空轴的设计以利配线及配管; 方便安装工作平台。可选择缓冲器作为缓冲装置。
  • 利用中心定位孔以及基准孔以确保准确定位。
  • 在工作平台上利用角度调节螺栓控制的角度值为 0°~190°。
  • 内部设计是利用双齿条以及单一齿轮使其连结进而产生旋转动作。
  • 中空轴的设计以利配线及配管; 方便安装工作平台。
  • 可选择缓冲器作为缓冲装置。
  • 全系列均附磁。
作动方式 复动型
气缸内径 (mm) φ12, 16, 20, 25, 32, 40
配管口径尺寸 φ12,16: M5×0.8, φ20~φ40: Rc1/8
使用流体 空气
使用压力范围 调节螺栓: 0.1~1 MPa (※1) , 缓冲器: 0.1~0.6 MPa (※2)
缓冲装置 调节螺栓: φ12~40 (橡胶垫片), 缓冲器: φ16~40 (油压缓冲) (※3)
角度调整范围 0° to 190°(max.) (※4)
传感器 RDC(V), RQC(V)
重量 调节螺栓: 0.60~7.67 kg, 缓冲器:0.61~7.72 kg
备注 ※1: 最大使用压力受限制于缓冲器的最大容许冲击 。
※2: 无负载状态。
※3: 油压缓冲器属于消耗品,当缓冲减弱时请更换
※4: 请注意,于调整设定内部油压缓冲器的旋转角度时,如低于下表中的值,
       即活塞行程小于油压缓冲器的有效行程,那么缓冲能量吸收的能力会下降。

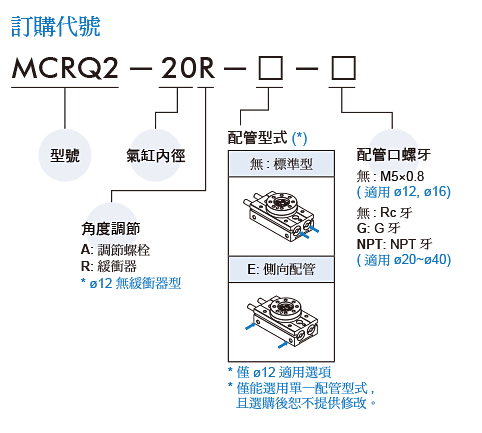

proimages/prod_orderno/C_MCRQ.gif

匿名登入 使用前注意事项 步骤说明

  • 2D/3D下载 - 步骤说明「影片」、「PDF」。
  • 不需要经过注册,以匿名的方式取得2D/3D档案类型。
  • 使用此CAD软体,请先确认产品型号及规格再进行下载。
  • 此CAD软体,采用简化方式进行建模,如需了解未标示之尺寸,请洽业务人员。
  • 使用此CAD软体,生成档案尺寸及公差,请再确认与网站「PDF型录」档案中尺寸相符,如有出入请按上方「 错误回报」按钮,并告知型号及错误尺寸,我们会尽快作出修正,非常感谢您的协助 !
RDC/RQC 传感器
适用气缸型号: MAM*, MCJU, MCFB, MCMJP, MCDJ, MGT*-32~63, MCSF-5, MCRPM-20~40, MCRPMD-10,  MCRPMS, MSBE, MCRJ-S, MCRC, MCHC-6/32/40, MCHCJ, MCHD, MCHH, MCHG2, MCHY2, METI, MEQI, MEGT, MEJQ, MESF2, MESBE。

RLG 三点定位传感器
适用气缸型号:MCJU, MCFB, MCMJP, MCGS2, MCDJ, MCSF-5, MCSF2-5, MSBE, MCRJ-S, MCRQ, MCRQ2, MCRQ-S, MCRQ2-S, MCHC2-6, MCHD*, MCHH, MCHU, MCHU2, MCHS, MCHS2, MCHX2, MCHG2, MCHJ, MCHJ2, MCHY2, MEQI
