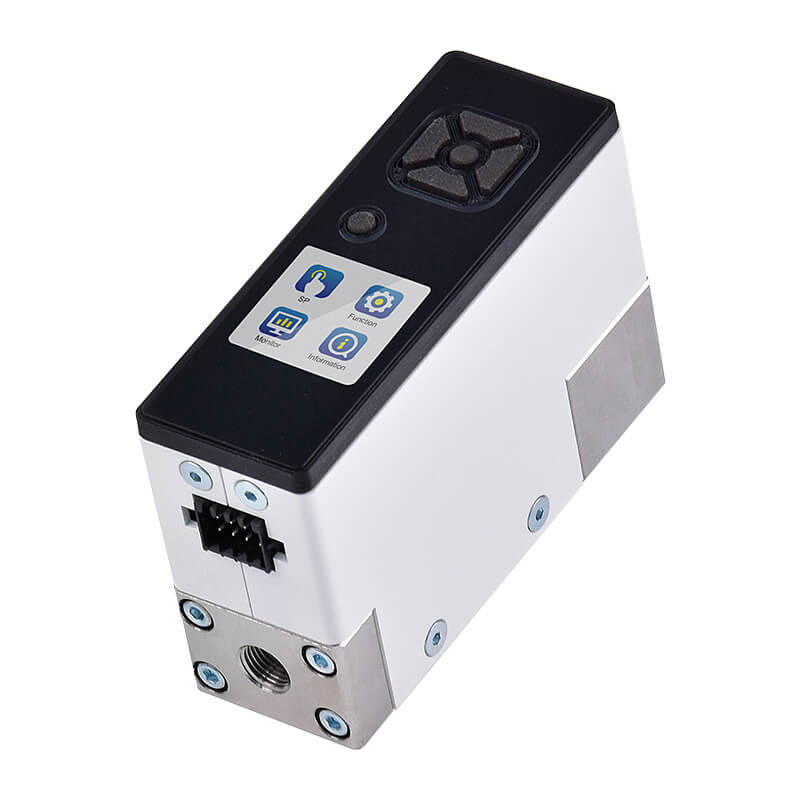

MFCB

阀门型式: 比例电磁阀,非通电时常闭 ( N.C.)。 TFT-LCD 65K 全彩色显示。显示可依安装方向调整,容易读取。反应时间< 0.3 S。类比输入及输出、开关输出可切换。
  • TFT-LCD 65K 全彩色显示
  • 显示可依安装方向调整,容易读取。
  • 反应时间 < 0.3 S
  • 类比输入及输出、开关输出可切换。
  • 通讯协定 RS485 Modbus RTU
  • 适用产业: 半导体、雷射焊接、通讯 loT。
阀门型式 比例电磁阀,非通电时常闭 ( N.C.)
适用流体 非腐蚀性,不可燃性: 干燥空气( Air ),氮气 ( N2 ),二氧化碳 ( CO2 ),氩气 ( Ar )
流量范围 Air, N2, Ar : 200 L/min
CO: 100 L/min
显示器 TFT-LCD 1.3" 65K 全彩显示器
显示 - 流量控制 显示范围: 0 ~ 100 % F.S.
显示最小单位: LPM: 1 L/min, CFM: 1 ft3/min (※1)
显示 - 压力显示 显示范围: -101 ~ 1000 kPa
显示最小单位: kPa: 1, MPa: 0.001, kgf/cm2: 0.01, bar: 0.01, psi: 0.1
显示 - 温度显示 显示范围: 0 ~ 50°C / 32 ~ 122 °F (不结冻)
显示最小单位: 0.1°C, 0.1°F
显示 - 湿度显示 显示范围: 10~90% RH
显示最小单位: 0.1% RH
精度 - 流量控制 (※2) 控制精度: ±3% F.S.
重复精度: ±1% F.S.
温度特性: ±5% F.S. (3)
压力特性: ±2% F.S. (4)
精度 - 压力感测 显示精度: ±2% F.S.
重复精度: ±0.1% F.S.
精度 - 温度感测 显示精度: ±0.2 °C
精度 - 湿度感测 显示精度: ±0.25% RH
精度 - 类比输入及输出 ±1% F.S.
开关输出 NPN 开集极输出: 最大负载电流 : 200 mA, 最大供应电压 : 24V DC, 内部压降 : ≤ 1.5V
PNP 开集极输出: 最大负载电流 : 200 mA, 最大供应电压 : 24 V DC, 内部压降 : ≤ 1.5 V
开关输出 - 输出模式 流量控制: 允差模式,错误输出模式
开关输出 - 反应时间 流量控制: 0.3 s (typ.),可达到设定值± 2% F.S.
类比输入及输出 (※5) DC 1 ~ 5 V, 0 ~ 10 V, 4 ~ 20 mA
通讯介面 RS485 Modbus RTU
电源 电压电源: DC 24 V
消费电流: ≤ 300 mA
耐环境 使用压力范围: 300 ~ 500 kPa
标准压力差: 300 kPa (入口压力 : 300 kPa,出口压力 : 0 kPa )
耐压力: 1000 kPa
防护等级: IP40
工作流体温度: 0 ~ 50 °C (无水露及不结冰状况下)
周围温度: 动作 : 0 ~ 50 °C ; 保存 : -10 ~ 60 °C (无水露及不结冰状况下)
周围湿度: 动作及保存时 : 35 ~ 85 % R.H. (无水露)
配件 2M 电线
重量 685 g
备注 ※1. 当流量显示单位为CFM、ft3时,真实流量为显示数值 × 10-2
※2. 精度 : 使用压缩干燥空气,并以本公司的基准流量计为基准,仅供其余气体参考。
※3. 基准 : 25 °C ( 0 ~ 50 °C 温度范围内 )
※4. 基准 : 入口端压力为300 kPa,出口端为1 大气压释放,温度条件25 °C。
※5. 可切换选用,请按说明书进行设定。
