2/2位活塞式电磁阀

电磁阀
电磁阀

MUAW

詢價

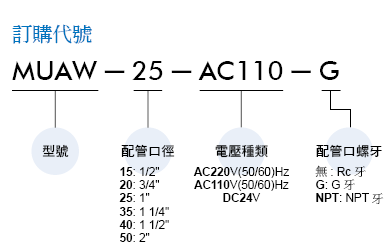

2口2位活塞式电磁阀 (常闭)，大流量系列，铸造铜阀体，配管口径：Rc1/2"~2"，适用流体：水、空气。
  • 属复动活塞引导式常闭型电磁阀。
  • AC电压容许差: ±10%，DC电压容许差: ±1%。
  • 需有基本压力0.05~0.1 MPa以上方可开启。
  • 装配时，管路必须清理干净。
  • 为了延长使用寿命，应于电磁阀前安装过滤器。
  • 安装需采用水平式配管，不适用垂直式配管
本体 铸造铜
线圏 特殊铜线H 级
活塞 铜
活动铁心顶针 不锈钢
电磁管 不锈钢
弹簧 不锈钢
止漏塞头 PTFE+15% GF
活塞止漏面 NBR
