氣動剪
提供多樣化氣動剪鉗與專用刀刃，適用於塑膠、金屬線材及精密切割需求，滿足人工操作與自動化設備應用。
滑動式氣動剪鉗
・可搭配滑動行程，適合自動化設備與固定位置切割
固定式／F 型氣動剪鉗
・機身結構簡潔，適合一般切割作業
推刀式氣動剪鉗
・以推進式切割方式進行作業
加熱式氣動剪鉗
・利用加熱刀刃切割，適合需要改善切口品質的材料，例如壓克力
手持式氣動剪鉗
・適合人工操作與多位置切割
圓型／方型氣動剪鉗
・依設備安裝空間與固定方式選擇

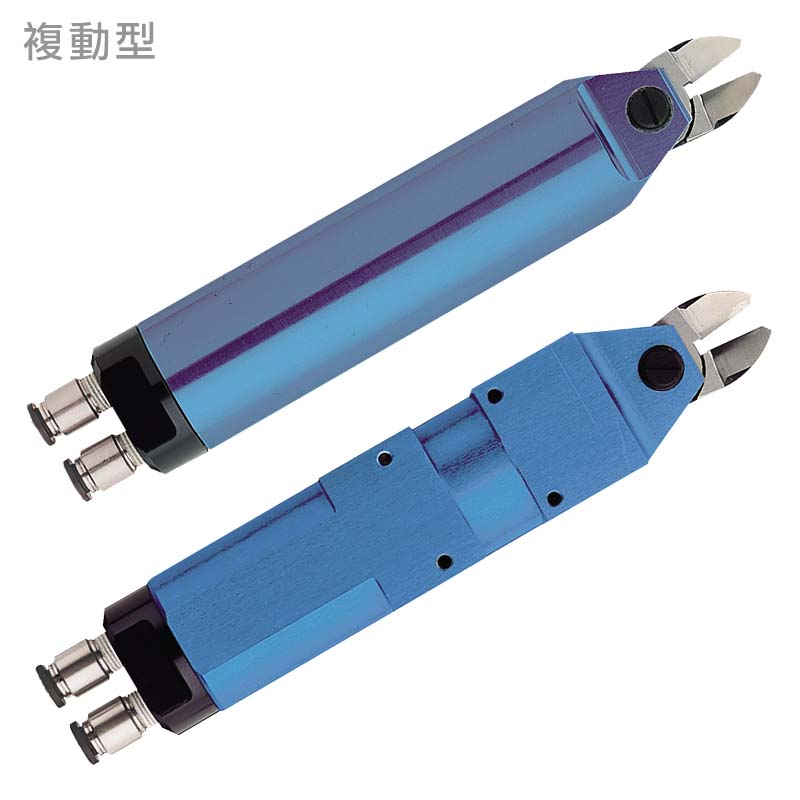

複動式氣動剪鉗
・以氣動方式控制刀刃開合，適用於自動化作業
氣動剪刀
・適合片材、薄材等剪切用途
・可搭配滑動行程，適合自動化設備與固定位置切割
固定式／F 型氣動剪鉗
・機身結構簡潔，適合一般切割作業
推刀式氣動剪鉗
・以推進式切割方式進行作業
加熱式氣動剪鉗
・利用加熱刀刃切割，適合需要改善切口品質的材料，例如壓克力
手持式氣動剪鉗
・適合人工操作與多位置切割
圓型／方型氣動剪鉗
・依設備安裝空間與固定方式選擇
複動式氣動剪鉗
・以氣動方式控制刀刃開合，適用於自動化作業
氣動剪刀
・適合片材、薄材等剪切用途
| 滑動式 | |||||||
|---|---|---|---|---|---|---|---|
| 型號 | 剪切能力 ømm | 滑行範圍 mm | 空氣消耗量 cm3/min | 使用空氣壓力 MPa | |||
| 軟樹脂 | 硬樹脂 | 銅絲 | 鐵絲 | ||||

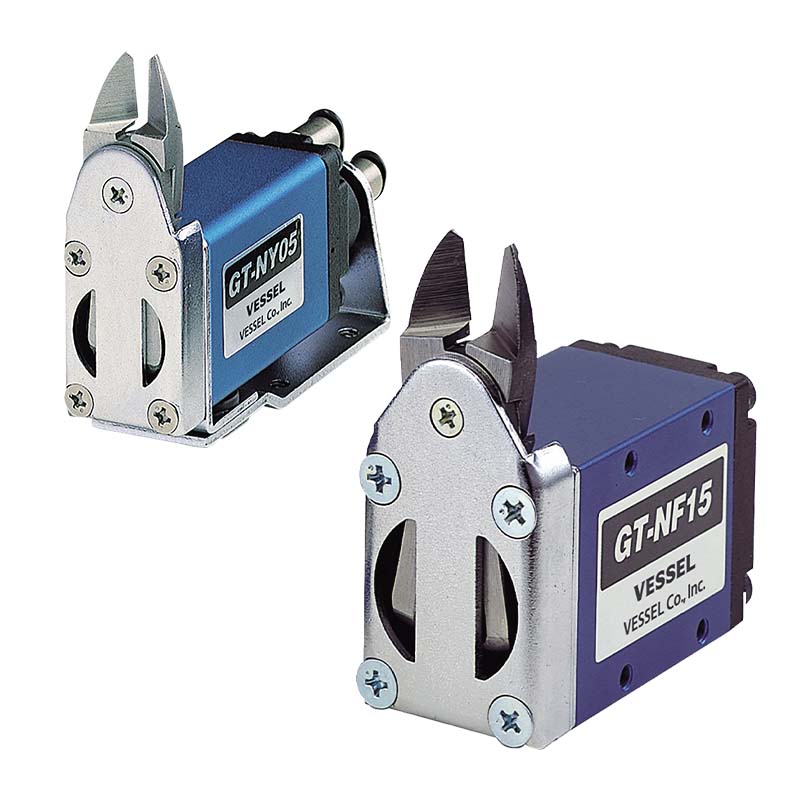

| NY系列 橫向型 | |||||||
| GT-NY05 | 3.0 | 2.0 | 1.6 | 1.0 | 拉0~3 | 48 | 0.4~0.5 |
| GT-NY05R | 3.0 | 2.0 | 1.6 | 1.0 | 推0~3 | 48 | 0.4~0.5 |
| GT-NY05-4 | 3.0 | 2.0 | 1.6 | 1.0 | 拉0~3 | 48 | 0.4~0.5 |
| GT-NY05R-4 | 3.0 | 2.0 | 1.6 | 1.0 | 推0~3 | 48 | 0.4~0.5 |
| GT-NY10 | 3.5 | 2.3 | - | - | 拉0~3 | 68 | 0.4~0.5 |
| GT-NY10R | 3.5 | 2.3 | - | - | 推0~3 | 68 | 0.4~0.5 |
| GT-NY10-4 | 3.5 | 2.3 | - | - | 拉0~3 | 68 | 0.4~0.5 |
| GT-NY10R-4 | 3.5 | 2.3 | - | - | 推0~3 | 68 | 0.4~0.5 |
| GT-NY15 | 4.0 | 2.6 | - | - | 拉0~3 | 136 | 0.4~0.5 |
| GT-NY15R | 4.0 | 2.6 | - | - | 推0~3 | 136 | 0.4~0.5 |
| GT-NY15-4 | 4.0 | 2.6 | - | - | 拉0~3 | 136 | 0.4~0.5 |
| GT-NY15R-4 | 4.0 | 2.6 | - | - | 推0~3 | 136 | 0.4~0.5 |
| GT-NY25 | 5.0 | 3.4 | - | - | 拉0~5 | 184 | 0.5~0.6 |
| GT-NY25R | 5.0 | 3.4 | - | - | 推0~5 | 184 | 0.5~0.6 |
| GT-NY25-6 | 5.0 | 3.4 | - | - | 拉0~5 | 184 | 0.5~0.6 |
| GT-NY25R-6 | 5.0 | 3.4 | - | - | 推0~5 | 184 | 0.5~0.6 |
| GT-NY03G | 2.0 | 1.3 | - | - | 拉0~3 | 37 | 0.4~0.5 |
| GT-NY03GR | 2.0 | 1.3 | - | - | 推0~3 | 37 | 0.4~0.5 |
| GT-NY03G-4 | 2.0 | 1.3 | - | - | 拉0~3 | 37 | 0.4~0.5 |
| GT-NY03GR-4 | 2.0 | 1.3 | - | - | 推0~3 | 37 | 0.4~0.5 |
| GT-NY10G | 3.5 | 2.3 | - | - | 拉0~3 | 68 | 0.4~0.5 |
| GT-NY10GR | 3.5 | 2.3 | - | - | 推0~3 | 68 | 0.4~0.5 |
| GT-NY10G-4 | 3.5 | 2.3 | - | - | 拉0~3 | 68 | 0.4~0.5 |
| GT-NY10GR-4 | 3.5 | 2.3 | - | - | 推0~3 | 68 | 0.4~0.5 |
| NY系列 橫向複動型 | |||||||
| GT-NY10S | 3.5 | 2.3 | - | - | 0~3.5 | 68 | 0.4~0.5 |
| GT-NY25S | 5.0 | 3.4 | - | - | 0~5.0 | 184 | 0.5~0.6 |
| NF系列 固定式 | |||||||
| GT-NF03 | 2.0 | 0.3 | 1.5 | 0.9 | - | 37 | 0.4~0.5 |
| GT-NF05 | 3.0 | 2.0 | 1.6 | 1.0 | - | 43 | 0.4~0.5 |
| GT-NF10 | 3.5 | 2.3 | 1.7 | 1.1 | - | 63 | 0.4~0.5 |
| GT-NF15 | 4.0 | 2.6 | 1.8 | 1.2 | - | 128 | 0.4~0.5 |
| GT-NF25 | 5.0 | 3.4 | 1.9 | 1.3 | - | 184 | 0.4~0.5 |
| NT系列 橫向型 | |||||||
| GT-NT03 | 1.5 | 1.0 | - | - | 拉0~3 | 27 | 0.4~0.5 |
| GT-NT03R | 1.5 | 1.0 | - | - | 推0~3 | 27 | 0.4~0.5 |
| GT-NT03-4 | 1.5 | 1.0 | - | - | 拉0~3 | 27 | 0.4~0.5 |
| GT-NT03R-4 | 1.5 | 1.0 | - | - | 推0~3 | 27 | 0.4~0.5 |
| GT-NT05 | 2.5 | 1.5 | - | - | 拉0~3 | 47 | 0.4~0.5 |
| GT-NT05R | 2.5 | 1.5 | - | - | 推0~3 | 47 | 0.4~0.5 |
| GT-NT05-4 | 2.5 | 1.5 | - | - | 拉0~3 | 47 | 0.4~0.5 |
| GT-NT05R-4 | 2.5 | 1.5 | - | - | 推0~3 | 47 | 0.4~0.5 |
| GT-NT10 | 3.5 | 2.3 | - | - | 拉0~3 | 82 | 0.4~0.5 |
| GT-NT10R | 3.5 | 2.3 | - | - | 推0~3 | 82 | 0.4~0.5 |
| GT-NT10-6 | 3.5 | 2.3 | - | - | 拉0~3 | 82 | 0.4~0.5 |
| GT-NT10R-6 | 3.5 | 2.3 | - | - | 推0~3 | 82 | 0.4~0.5 |
| GT-NT20 | 5.0 | 3.4 | - | - | 拉0~8 | 203 | 0.5~0.6 |
| GT-NT20R | 5.0 | 3.4 | - | - | 推0~8 | 203 | 0.5~0.6 |
| GT-NT20-6 | 5.0 | 3.4 | - | - | 拉0~8 | 203 | 0.5~0.6 |
| GT-NT20R-6 | 5.0 | 3.4 | - | - | 推0~8 | 203 | 0.5~0.6 |
| 推刀式 | |||||||
|---|---|---|---|---|---|---|---|
| 型號 | 剪切能力 ømm | 活塞行程 mm | 空氣消耗量 cm3/min | 使用空氣壓力 MPa | 加壓力 N | ||
| GT-NK10 | ABS工程樹脂 5.0 | Ｍax. 12 | 110 | 0.5~0.6 | 735 | ||
| 加熱式 | |||||||
|---|---|---|---|---|---|---|---|
| 油壓輔助型 推刀式 | |||||||
| 型號 | 剪切能力 mm | 刀頭邊緣溫度 Max.°C | 空氣消耗量 cm3/str. | 活塞行程 mm | |||
| NKH20XL-25 NKH20XR-25 |
10x1.5 丙烯 | 180 | 60 | 10 | |||
| NKH20A-25 NKH20AR-25 |
10x1.5 丙烯 | 180 | 60 | 10 | |||
| 加熱剪刀 | |||||||
| 型號 | 剪切能力 mm | 刀頭邊緣溫度 Max.°C | 剪切周期 sec./cut | 空氣消耗量 cm3/str. | 活塞行程 mm | ||
|---|---|---|---|---|---|---|---|
| GT-NKH10 | 7x1.5 丙烯 | 200 | 4~5 | 73 | 12 | ||
| 伺服控制 加熱剪刀 (電控氣缸) | ||||||
| 型號 | 剪切能力 mm | 刀頭邊緣溫度 Max.°C | 刀口間距 mm | 有效刀頭長度 mm | 最大推力 N | 最大速度 mm/s |
|---|---|---|---|---|---|---|
| NKHD20XL-10 NKHD20XR-10 |
10x1.5 丙烯 | 180 | 10 | 20 | 100 | 400 |
| NKHD20A-10 NKHD20AR-10 |
10x1.5 丙烯 | 180 | 10 | 19 | 100 | 400 |
| NKHD45R-50 | 24x1.2 丙烯 | 180 | 46 | 40 | 500 | 100 |
| 圓型／方型 | |||||||
|---|---|---|---|---|---|---|---|
| 型號 | 剪切能力 ømm | 空氣消耗量 cm3/str. | 使用空氣壓力 MPa | ||||
| 軟樹脂 | 硬樹脂 | 銅絲 | 鐵絲 | ||||

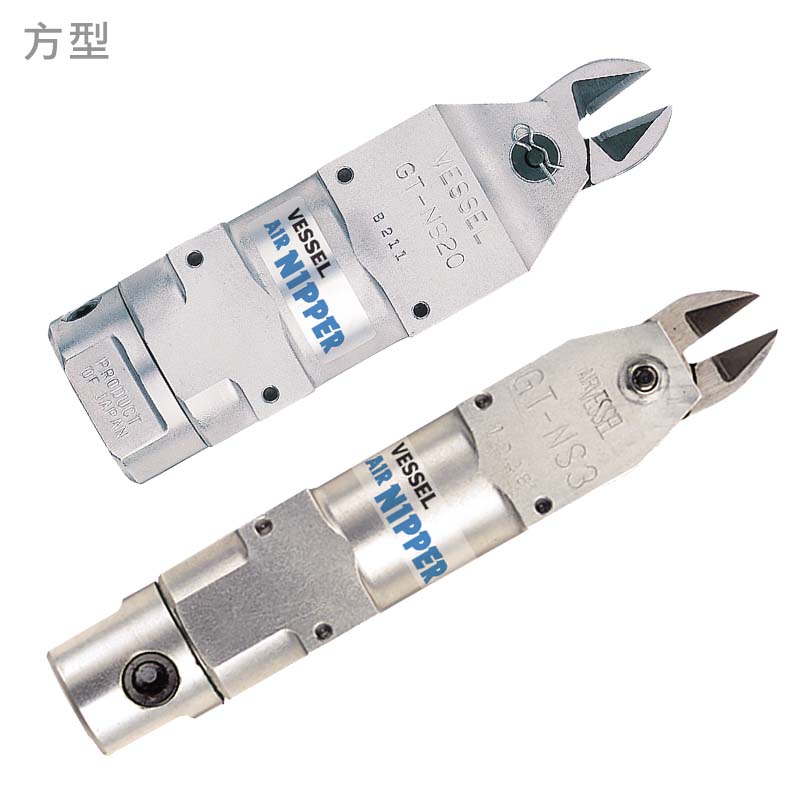

| 方型 自動化用 | |||||||
| GT-NS3 | 2.0 | - | 1.0 | 0.5 | 45 | 0.4~0.5 | |
| GT-NS5 | 2.0 | - | 1.0 | 0.5 | 64 | 0.4~0.5 | |
| GT-NS7 | 3.0 | 2.0 | 1.6 | 1.0 | 116 | 0.4~0.5 | |
| GT-NS10L | 4.0 | 2.6 | 1.8 | 1.2 | 116 | 0.5~0.6 | |
| GT-NS20 | 7.0 | 5.0 | 2.6 | 2.0 | 230 | 0.5~0.6 | |
| GT-NS30 | 10.0 | 6.5 | 3.3 | 2.8 | 584 | 0.5~0.6 | |
| GT-NS20H-1 | 7.0 | 5.0 | 2.6 | 2.0 | 230 | 0.5~0.6 | |
| GT-NS30H-1 | 10.0 | 6.5 | 3.3 | 2.8 | 584 | 0.5~0.6 | |
| 手持式 手動用 | |||||||
| GT-N3 | 2.0 | - | 1.0 | 0.5 | 45 | 0.4~0.5 | |
| GT-N5 | 2.0 | - | 1.0 | 0.5 | 64 | 0.4~0.5 | |
| GT-N7 | 3.0 | 2.0 | 1.6 | 1.0 | 116 | 0.4~0.5 | |
| GT-N10 | 4.0 | 2.6 | 1.8 | 1.2 | 116 | 0.4~0.5 | |
| GT-N12 | 4.5 | 4.0 | 2.3 | 1.7 | 116 | 0.5~0.6 | |
| GT-N20 | 7.0 | 5.0 | 2.6 | 2.0 | 230 | 0.5~0.6 | |
| GT-N30 | 10.0 | 6.5 | 3.3 | 2.8 | 584 | 0.5~0.6 | |
| GT-N50 | - | - | 5.5 | 4.5 | 1170 | 0.5~0.6 | |

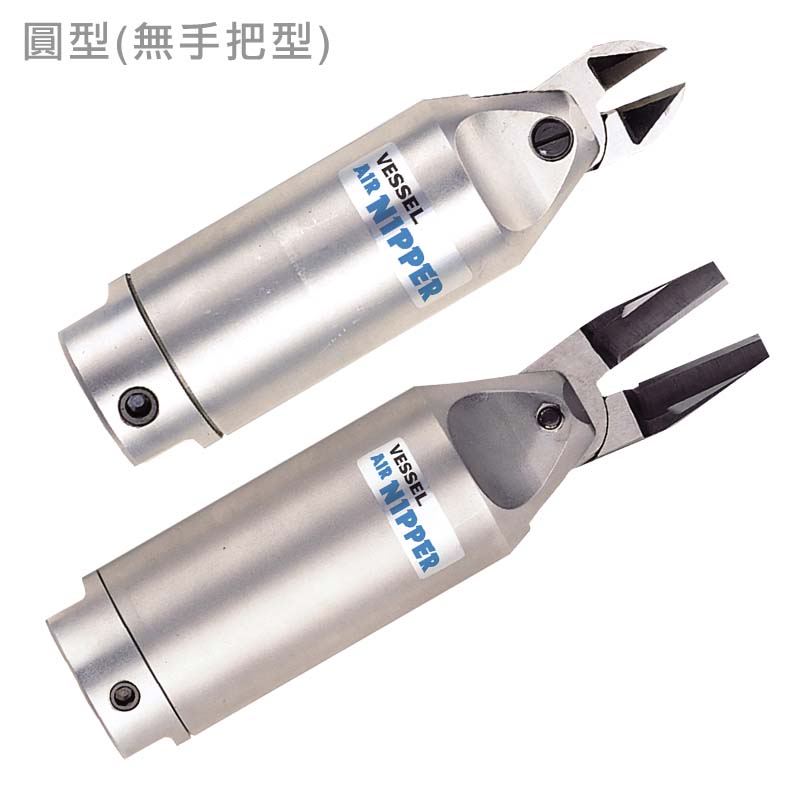

| 圓型 自動化用 | |||||||
| GT-NR3 | 2.0 | - | 1.0 | 0.5 | 45 | 0.4~0.5 | |
| GT-NR5 | 2.0 | - | 1.0 | 0.5 | 64 | 0.4~0.5 | |
| GT-NR7 | 3.0 | 2.0 | 1.6 | 1.0 | 116 | 0.4~0.5 | |
| GT-NR10L | 4.0 | 2.6 | 1.8 | 1.2 | 116 | 0.5~0.6 | |
| GT-NR20 | 7.0 | 5.0 | 2.6 | 2.0 | 230 | 0.5~0.6 | |
| GT-NR30 | 10.0 | 6.5 | 3.3 | 2.8 | 584 | 0.5~0.6 | |
| GT-NR50 | 12.0 | 6.5 | 5.5 | 4.5 | 1170 | 0.5~0.6 | |
| 圓型 複動式 | |||||||
| GT-NWR10 | ABS樹脂 4.0 | 1.8 | 1.2 | 116 | 0.4~0.5 | ||
| GT-NWR20 | ABS樹脂 6.5 | 2.6 | 2.0 | 230 | 0.5~0.6 | ||
| GT-NWR30 | ABS樹脂 9.5 | 3.3 | 2.8 | 584 | 0.5~0.6 | ||
| 方型 複動式 | |||||||
| GT-NWS1 | ABS樹脂 2.0 | 1.0 | 0.5 | 45 | 0.4~0.5 | ||
| GT-NWS10 | ABS樹脂 4.0 | 1.8 | 1.2 | 116 | 0.4~0.5 | ||
| GT-NWS20 | ABS樹脂 6.5 | 2.6 | 2.0 | 230 | 0.5~0.6 | ||
| GT-NWS30 | ABS樹脂 9.5 | 3.3 | 2.8 | 584 | 0.5~0.6 | ||
| 滑動支架型 | ||||||
| 型號 | 滑動方向/距離 mm | |||||
|---|---|---|---|---|---|---|
| GT-NB20 (5-OSHI) | 推0~5 | |||||
| GT-NB20 (5-HIKU) | 拉0~5 | |||||
| GT-NB20 (10-OSHI) | 推0~10 | |||||
| GT-NB20 (10-HIKU) | 拉0~10 | |||||
| GT-NB30 (10-HIKU) | 拉0~10 | |||||
| GT-NB20LW-10TM | 拉0~10 | |||||
| GT-NB30LW-10TM | 拉0~10 | |||||
| GT-NB20LW-10SM | 推0~10 | |||||
| GT-NB30LW-10SM | 推0~10 | |||||
| 氣動剪 | |||||||
|---|---|---|---|---|---|---|---|
| 型號 | 剪切能力 mm | 空氣消耗量 cm3/str. | 使用空氣壓力 MPa | ||||
| GT-H30 | Kevlar t=1 | 584 | 0.3 | ||||
| GT-H12K | Kevlar t=0.3 | 116 | 0.2 | ||||
| GT-H120K | 帶鋼 15x0.5t | 116 | 0.5~0.6 | ||||
| GT-HS30 | Kevlar t=1 | 584 | 0.3 | ||||
| 複動式 氣動剪 | ||||||
| 型號 | 剪切能力 ømm | 空氣消耗量 cm3/str. | 使用空氣壓力 MPa | |||
|---|---|---|---|---|---|---|
| 銅絲 | 鐵絲 | |||||
| 圓型 自動化用 | ||||||
| GT-HWR1 | 1.0 | 0.5 | 45 | 0.4~0.5 | ||
| GT-HWR10 | 1.8 | 1.2 | 116 | 0.4~0.5 | ||
| 方型 自動化用 | ||||||
| GT-HWS1 | 1.0 | 0.5 | 45 | 0.4~0.5 | ||
| GT-HWS10 | 1.8 | 1.2 | 116 | 0.4~0.5 | ||
| 防誤操作手動型 | ||||||
| 型號 | 剪切能力 ømm | 空氣消耗量 cm3/str. | 使用空氣壓力 MPa | |||
| 退火鐵絲 | 樹脂支架(管) | |||||
| GT-NZ15(NZ15AJ) | #10(Thin) | 4.2~6 | 250 | 0.65 | ||
| GT-NZ15(NZ20AJ) | #8(Thin) | 4.2~6 | 250 | 0.65 | ||
