日東工器 CUPLA 快速流體接頭，提供多樣材質與豐富產品選擇，適用於各類流體管路連接、分離及多元工業應用。
日東工器的快速流體接頭“CUPLA”，可確保迅速進行空氣、水、油、氣體等各種流體配管的連接、分離。
憑藉著25,000餘種產品的豐富開發經驗，獲得了產業界等各領域的廣泛運用。考慮到流體特性，主體材料囊括了鋼鐵、黃銅、鋁合金、銹鋼、樹脂等種類，可滿足所有使用者的需求。
更換用途 空壓、油壓工具，汽缸、油壓缸、模具相關機器的附件。試驗用途 真空、耐壓、洩漏、運轉等試驗。
充填用途 惰性氣體、氮氣、液化石油氣、碳酸氣、氧氣、氫氣、燃氣等各種工業用燃氣的充填。
保全用途 電腦的冷卻裝置、壓鑄機械的油壓缸的維護。
搬送用途 螺絲、螺帽等固體部件的搬送、運送及通電用途。
連接用途 以夾具、模具等的固定、移動為目的的工件接續等、除流體運送以外的用途。
| 型號 | 本體材質 | 安裝螺牙尺寸 | 最高使用壓力 MPa(kgf/cm2) | 密封材質 使用溫度範圍 (※) |
|---|---|---|---|---|

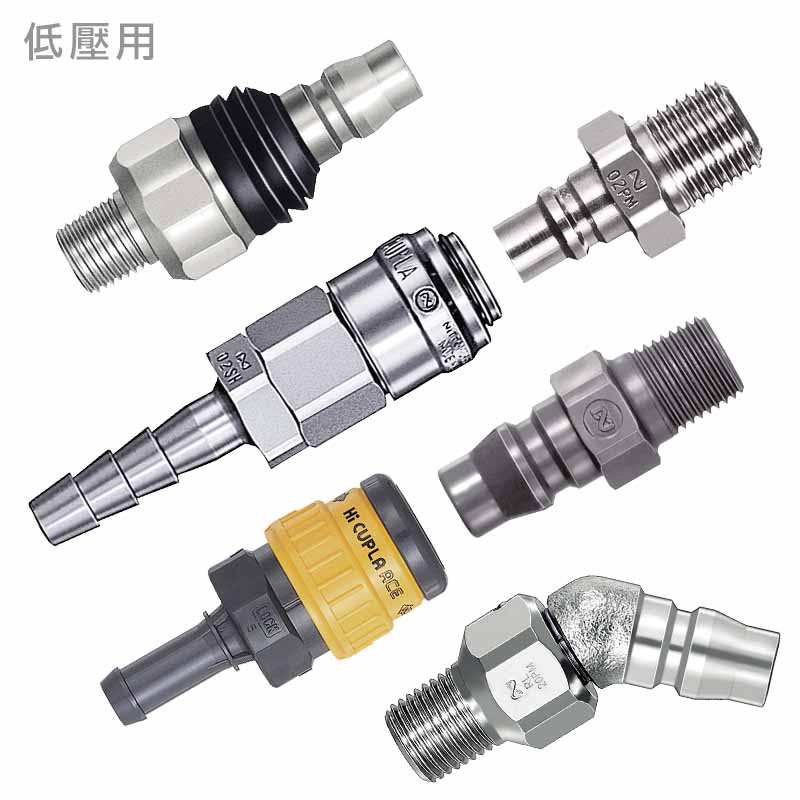

| 低壓用(空氣) | ||||
| 微型 | 黃銅(電鍍處理)・不銹鋼(SUS304) | R1/8・M5x0.8 | 1.0(10) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+80°C |
| 小型 | 黃銅(鍍鉻) | R1/8・R1/4・Rc1/8 | 1.0(10) | 丁腈橡膠 NBR,-20~+80°C |
| 小巧型 ZEROSPILL |
不銹鋼(SUS304)(無電解Ni複合鎳) | R1/8・R1/4 | 1.0(10) | 乙烯橡膠 EPDM,-10~+100°C |
| 小巧型 | 黃銅・不銹鋼(SUS304) | R1/8・Rc1/8 | 1.0(10) | 氟素橡膠 FKM,-20~+180°C 乙烯橡膠 EPDM,-40~+150°C |
| 立方型 | 聚醛樹脂(POM) | R1/8・軟管內徑ø4・ø6 | 1.0(10) | 丁腈橡膠 NBR,-20~+60°C |
| SUPER CUPLA |
鋼鐵(鍍鉻)・鋁合金 | R1/8・R1/4・Rc1/4・G1/4 | 1.0(10) | 丁腈橡膠 NBR,-20~+80°C |
| HI CUPLA |
鋼鐵(鍍鉻)・黃銅・不銹鋼(SUS304) | R1/8~R1・R1/4~Rc1・G1/4~1軟管 | 1.5(15)・1.0(10)・1.5(15) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C |
| HI CUPLA BL |
鋼鐵(鍍鉻)・不銹鋼(SUS304) | R1/4~R1/2・Rc1/4~Rc1/2・1/4~1/2軟管 | 1.5(15) | 丁腈橡膠 NBR,-20~+80°C |
| HI CUPLA 200 |
鋼鐵(鍍鉻) | R1/4~R1/2・Rc1/4~Rc1/2・1/4~1/2軟管 | 1.5(15) | 丁腈橡膠 NBR,-20~+60°C |
| HI CUPLA 200 |
鋼鐵(鍍鉻) | R1/4~R1/2・Rc1/4~Rc1/2・1/4~1/2軟管 | 1.5(15) | 丁腈橡膠 NBR,-20~+60°C |
| HI CUPLA(編織軟管安裝用) 螺帽・螺帽 200 旋轉式螺帽 聚氨酯軟管安裝用 編織軟管安裝用 |
鋼鐵(鍍鉻)・不銹鋼(SUS304) | 軟管ø5xø8・ø6xø9 ø6.5xø10・ø8xø12 ø8.5xø12.5・ø11xø16 |
1.5(15) | 丁腈橡膠 NBR,-20~+60°C |
| 鎖扣 200 | 鋼鐵(鍍鉻) | R1/4~R1/2・Rc1/4~Rc1/2・1/4~1/2軟管 | 1.5(15) | 丁腈橡膠 NBR,-20~+60°C |
| HI CUPLA TW型 | 鋼鐵(鍍鉻) | R1/4~R1/2・Rc1/4~Rc1/2・1/4~1/2軟管 | 1.5(15) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C |
| FULL BLOW | 鋁合金 | R1/4~R1/2・Rc1/4~Rc1/2・1/4~1/2軟管 | 1.5(15) | 丁腈橡膠 NBR,-20~+60°C |
| 排氣 PVR型 | 鋅合金(部份黃銅、其他) | R1/2~R1・Rc1/2~Rc1・1/2~1軟管 | 1.5(15) | 丁腈橡膠 NBR,-20~+60°C |
| 排氣 | 黃銅(鍍鉻) | R1/4・R3/8・R1/2・R3/4 | 1.0(10) | 丁腈橡膠 NBR,-20~+60°C |
| 排氣多道 | 黃銅(鍍鉻) | 入口：R1/2 出口：套筒(PV-30SM) |
1.0(10) | 丁腈橡膠 NBR,-20~+60°C |
| 旋轉式多道 | 本體：黃銅(鍍鉻) 快速接頭：鋼鐵(鍍鉻) |
RT型入口：HI CUPLA插塞(20PF) 出口：HI CUPLA套筒(20型) RE型入口：R1/2 出口：HI CUPLA套筒(20型) |
1.5(15) | 丁腈橡膠 NBR,-20~+60°C |

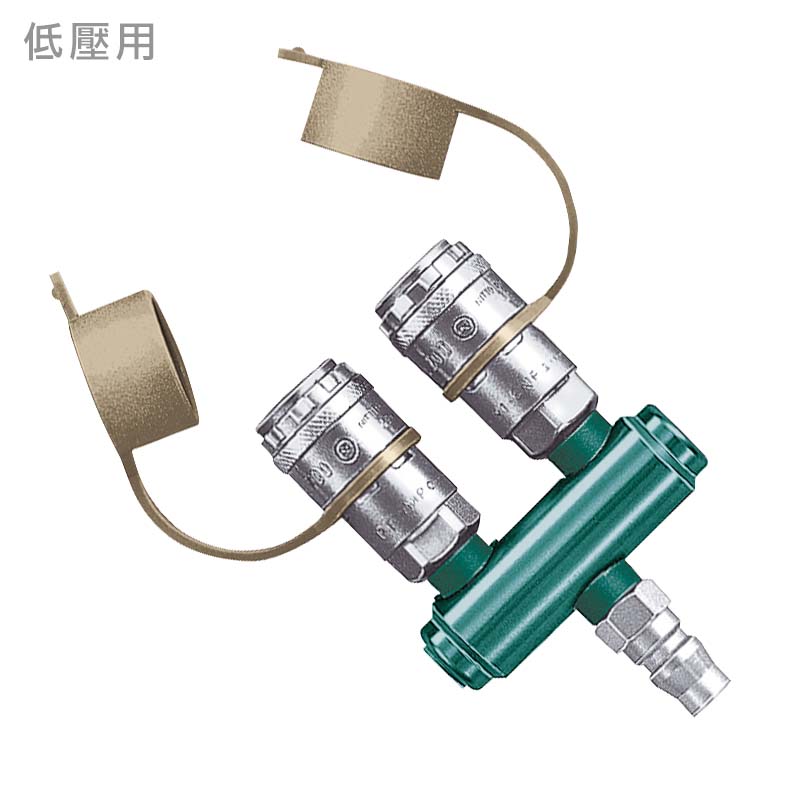

| 多道 200T型/200L型/200S型 |
本體：鋁合金 快速接頭：鋼鐵(鍍鉻) |
入口：200T：20PM 200L/200S：400PM 出口：200T：200-20SM 200L/200S：200-20SM, 200-40SM |
1.5(15) | 丁腈橡膠 NBR,-20~+60°C |
| 旋轉式多道 FULL BLOW |
鋅合金 | PT型入口：插塞(20PFF) 出口：FULL BLOW RE型入口：R1/2 出口：FULL BLOW |
1.5(15) | 丁腈橡膠 NBR,-20~+60°C |
| 塑膠 | 工程塑膠(PBT、POM) | R1/4・R3/8・G1/4・1/4・3/8軟管 T型入口：20P-PLA 出口：HA-65S |
1.5(15)・1.0(10)T型 | 丁腈橡膠 NBR,-20~+60°C |
| 旋轉式插塞 | 鋼鐵(鍍鎳) | R1/4・R3/8・G1/4 | 1.5(15) | 丁腈橡膠 NBR,-20~+80°C |
| 柔性擰轉插塞 | 鋼鐵(鍍鎳) | R1/8・R1/4・R3/8・G1/4 | 1.0(10) | 丁腈橡膠 NBR,-20~+60°C |
| 排氣插塞 | 鋼鐵(鍍鎳) | 1/4・3/8・1/2軟管 ø6.5x10・ø8.5x12.5氨基甲酸酯軟管 |
1.0(10) | 丁腈橡膠 NBR,-20~+60°C |
| 吹塵式 | 本體：鋁合金・接頭：鋼鐵(鍍鎳) | 1/4・3/8・1/2軟管 ø6.5x10・ø8.5x12.5氨基甲酸酯軟管 |
1.0(10) | 丁腈橡膠 NBR,-20~+60°C |
| NK快速接頭軟管 套筒：塑膠 |
本體(套筒)：工程塑膠(PBT、POM) 本體(插塞)：鋼鐵(鍍鉻) |
ø6.5xø10・ø8.5xø12.5軟管 | 1.0(10) | 丁腈橡膠 NBR,-5~+60°C |
| NK螺旋線圈式軟管 套筒：塑膠 |
本體(套筒)：工程塑膠(PBT、POM) 本體(插塞)：鋼鐵(鍍鉻) |
ø5xø8・ø6.5xø10軟管 | 0.7(7) | 丁腈橡膠 NBR,-5~+60°C |
| NK快速接頭軟管 套筒：FULL BLOW |
本體(套筒)：鋁合金 本體(插塞)：鋼鐵(鍍鉻) |
ø6.5xø10・ø8.5xø12.5軟管 | 1.0(10) | 丁腈橡膠 NBR,-5~+60°C |
| NK螺旋線圈式軟管 套筒：FULL BLOW |
本體(套筒)：鋁合金 本體(插塞)：鋼鐵(鍍鉻) |
ø6.5xø10軟管 | 0.7(7) | 丁腈橡膠 NBR,-5~+60°C |
| 低壓用(氧氣、瓦斯用) | ||||
| 小型 | 黃銅 | R1/8・R1/4・R3/8・M16・W12.5-20M 1/4・5/16・3/8軟管 |
0.7(7) | 丁腈橡膠 NBR,-20~+80°C |
| 小型 SUPER | 套筒：黃銅(鍍鉻) 插塞：鋼鐵(鍍鉻) |
R1/4・R3/8・M16 1/4・5/16・3/8內徑ø5軟管 |
0.7(7) | 丁腈橡膠 NBR,-20~+80°C |
| 低壓用 | ||||
| 模具 | 黃銅 | R1/8・R1/4・R3/8・Rc1/8・Rc1/4・Rc3/8 1/4・3/8軟管 ø9xø15編織軟管 |
1.0(10) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C |
| 模具(大流量型) | 黃銅 | R1/4・R3/8・Rc1/2・Rc3/8 3/8・1/2軟管 |
1.0(10) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C |
| 槓桿鎖扣 | 鋁合金(AL)、銅合金(BR) 不銹鋼(SUS) |
3/4~2・2 1/2・3・4 | 1.8(18) | 丁腈橡膠 NBR,-20~+80°C 另售其他密封材質 |
| TSP附球閥 | 黃銅 | Rc1/4・Rc3/8・Rc1/2 Rc3/4・Rc1 |
1.0(10) | 接頭：氟素橡膠 FKM,-5~+120°C 球閥：氟素樹脂,-5~+120°C |
| 中壓用 | ||||
| TSP | 黃銅 不銹鋼(SUS304)・鋼鐵(鍍鎳) |
1/8・1/4・3/8・1/2・3/4 1・1 1/4・1 1/2・2 |
7.5(76) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C 乙烯橡膠 EPDM,-40~+150°C |
| SP A型 | 黃銅 不銹鋼(SUS304)・鋼鐵(鍍鎳) |
1/8・1/4・3/8・1/2・3/4 1・1 1/4・1 1/2・2 |
7.5(76) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C 乙烯橡膠 EPDM,-40~+150°C |
| 熱水用 HW型 | 黃銅(鍍鎳) | 插塞：R1/4・R3/8・R1/2 套筒：Rc1/4・Rc3/8・Rc1/2 |
2.0(20) | 氟素橡膠 FKM,-20~+180°C |
| ZEROSPILL | 黃銅・不銹鋼(SUS304) | Rc1/4・Rc3/8・Rc1/2・Rc3/4・Rc1 | 3.5(35) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C 乙烯橡膠 EPDM,-40~+150°C |
| 高壓用 | ||||
| HSP | 特殊鋼(鍍鎳) | R1/4~R3/4・Rc1/4~Rc1・G1/4~G3/4 Rc1 1/4・Rc1 1/2 Rc2 |
20.6(210) 18.0(183) 14.0(142) |
丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C |
| HYPER HSP | 特殊鋼(鍍鎳) | Rc1/4・Rc3/8・Rc1/2・Rc3/4・Rc1 | 20.6(210) | 丁腈橡膠 NBR,-20~+80°C |
| 210 | 特殊鋼(鍍鎳) | Rc1/4・Rc3/8・Rc1/2・Rc3/4・Rc1 | 20.6(210) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C |
| HSU | 不銹鋼(SUS304) | Rc1/4・Rc3/8・Rc1/2・Rc3/4・Rc1 | 21.0(214) | 添加氫的丁腈橡膠 HNBR,-20~+120°C |
| S210 | 不銹鋼(SUS304) | Rc1/4・Rc3/8・Rc1/2・Rc3/4・Rc1 | 20.6(210) | 氟素橡膠 FKM,-20~+180°C 丁腈橡膠 NBR,-20~+80°C |
| 280 | 特殊鋼(鍍鋅拋光) | Rc1/4・Rc3/8 Rc1/2・Rc3/4・Rc1 |
31.5(321) 27.5(281) |
丁腈橡膠 NBR,-20~+80°C |
| 350 | 特殊鋼(鍍鎳) | Rc1/4・Rc3/8・Rc1/2・Rc3/4 Rc1・Rc1 1/4・Rc1 1/2 |
34.5(352) | 氟素橡膠 FKM,-20~+180°C |
| 平面 F35型 | 特殊鋼(鍍鎳) | Rc1/4・Rc3/8・Rc1/2・Rc3/4・Rc1 | 35.0(357) | 氟素橡膠 FKM,-20~+180°C |
| 平面 FF型 | 特殊鋼(無電解鍍鎳) | Rc3/8・Rc1/2・Rc3/4・Rc1 | 35.0(357) | 丁腈橡膠 NBR,-20~+80°C |
| 450B | 特殊鋼(鍍鎳) | Rc3/8 | 44.1(450) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C |
| 700R | 特殊鋼(鍍鎳) | Rc3/8・Rc1/2 | 68.6(700) | 丁腈橡膠 NBR,-20~+80°C 氟素橡膠 FKM,-20~+180°C |
| 複數配管用(手動) | ||||
| 多路 MAM型 | 快速接頭：黃銅(鍍鉻) 同步器：鋼鐵、其他 基板：鋁合金(4,8,12端口型) 基板：鋼鐵(16端口型) |
Rc1/8 | 0.7(7) | 丁腈橡膠 NBR,-20~+60°C |
| 多路 MAM-B型 | 快速接頭：黃銅(鍍鉻) 同步器：鋼鐵(無電解鍍鎳) 基板：鋁合金 |
Rc1/4・Rc3/8・Rc1/2 | 1.0(10) | 氟素橡膠 FKM,-20~+180°C 環境溫度範圍 0~60°C |
| 多路 MAM-A型 | 快速接頭：黃銅(鍍鉻) 同步器：鋼鐵(無電解鍍鎳) 基板：鋁合金 |
Rc1/8 | 1.0(10) | 氟素橡膠 FKM,-20~+180°C 環境溫度範圍 0~60°C |
| 多路 MAM-A-SP型 | 黃銅(鍍鎳) | Rc1/8・Rc1/4・Rc3/8・Rc1/2 | 1.0(10) | 氟素橡膠 FKM,-20~+180°C |
| 多路 MAM-A-ZEL型 | 黃銅(鍍鎳) | Rc1/4・Rc3/8・Rc1/2 | 1.0(10) | 氟素橡膠 FKM,-20~+180°C |
| 多路 MAS / MAT型 中壓用 |
不銹鋼(無電解鍍鎳) | MAS型：Rc1/4・Rc3/8・Rc1/2・Rc3/4・Rc1 MAT型：M20・M24・M30・M39・M45 |
7.0(71) | 氟素橡膠 FKM,-20~+180°C |
| 多路 MALC-01型 低壓用 |
黃銅(套筒：無電解鍍鎳，插塞：鍍鎳) | M14・ø22 | 1.0(10) | 丁腈橡膠 NBR,-20~+80°C |
| 多路 MALC-SP型 中壓用 |
不銹鋼(套筒：無電解鍍鎳) | 螺牙固定型・法蘭固定型・扣環固定型 | 7.0(71) 5.0(51) 1.5(15) |
氟素橡膠 FKM,-20~+180°C |
| 多路 MALC-HSP型 高壓用 |
特殊鋼(無電解鍍鎳) | 螺牙固定型・法蘭固定型 | 25.0(255) 21.0(214) |
氟素橡膠 FKM,-20~+180°C |
| 惰性氣體、真空用 | ||||
| SP-V A型 | 黃銅 不銹鋼 |
Rc1/4・Rc3/8・Rc1/2・Rc3/4 Rc1/4・Rc3/8・Rc1/2・Rc3/4 |
5.0(51)・3.0(31) 7.5(76)・4.5(46) |
氯丁二烯橡膠 CR,-20~+80°C 氟素橡膠 FKM,-20~+180°C 添加氫的丁腈橡膠 HNBR,-20~+120°C |
| PCV管件 | 黃銅 | ø4・ø4.76(3/16)・ø5・ø6 ø6.35(1/4)・ø8(5/16)・ø9.52(3/8) ø10・ø12.7(1/2)・ø15.88(5/8) |
4.5(46) | 氯丁二烯橡膠 CR,-20~+80°C 氟素橡膠 FKM,-20~+180°C 添加氫的丁腈橡膠 HNBR,-20~+120°C |
| 塗料用 | ||||
| 塗料 | 套銅：鋁合金 插塞：不銹鋼 |
G3/8・3/8NPS | 1.0(10) | 氟素樹脂 PFA,0~+50°C |
| 食品用 | ||||
| 衛生 易清洗型 | 不銹鋼(SCS16(SUS316L相當)) | 焊接安裝用：1.5S・2.0S 卡箍安裝用：1.5S・2.0S |
1.0(10) | 矽酮橡膠SI,0~+110°C 氟素橡膠 FKM,0~+180°C 乙烯橡膠 EPDM,0~+150°C |
| 備註 | ※可使用的溫度範圍依使用條件而不同。 | |||
更多規格請參考「綜合型錄」
