推杆式电动缸-内崁式 (不附马达)

电动缸
电动缸

MEQG

詢價
规格 : 5, 8, 最高速度 100, 250, 500, 1000, 伺服马达100W。
规格 5, 8
位置重复精度 (mm) ±0.01
螺杆导程 (mm) 5: 2, 5, 10, 20
8: 5, 10, 20
最高速度 (mm/s) 5: 100, 250, 500, 1000
8: 250, 500, 1000
AC 伺服器马达 5: 100W, 8: 200W, 400W
最大可搬重量 (kg) 水平使用: 5: 30, 30, 15, 10 垂直使用: 5: 10, 10, 5, 2.5
水平使用: 8: 50, 30, 18 垂直使用: 8: 15, 8, 3
定格推力 (N) 5: 854, 341, 170, 85
8: 683 (1388), 341 (694), 174 (347)
标准行程 (mm) 5: 50~600  /  50 间隔
8: 50~800  /  50 间隔
滚珠螺杆外径 ø (mm) 5: C7ø12
8: C7ø16
联轴器 (mm) 5: 7×8
8: 10×14/11
原点传感器 (外挂) CS-6T (NPN)
备注 * 马达加减速设定 0.2 秒。
* 此荷重条件外部需搭配辅助滑轨以承受径向负载。
* ( )值为马达功率400W时。

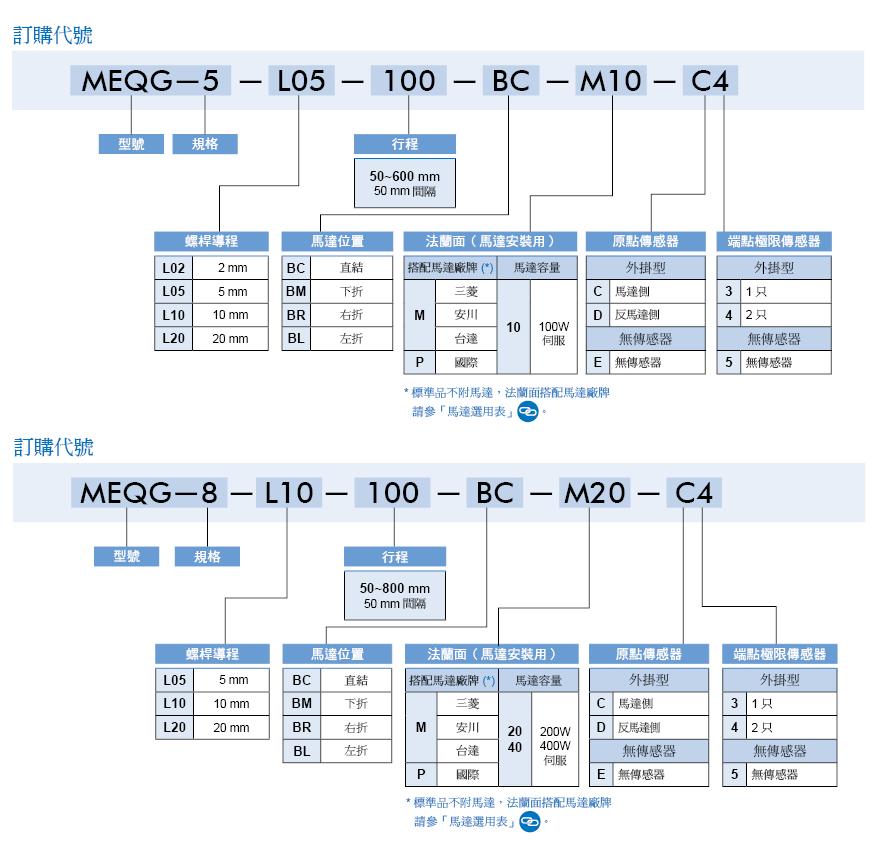

proimages/prod_orderno/C_MEQG.gif
