消音節流閥

節流閥
節流閥

MSLC

詢價

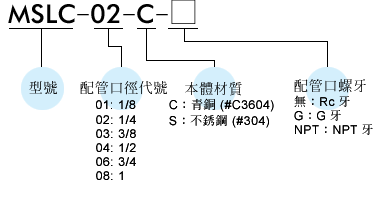

配管口徑 : R(G,NPT)1/8, 1/4, 3/8, 1/2, 3/4, 1，本體材質:青銅 (#C3604) , 不銹鋼 (#304) 可供選擇。
配管口徑代號 01, 02, 03, 04, 06, 08
配管口徑尺寸 (R,G,NPT) 1/8, 1/4, 3/8, 1/2, 3/4 , 1
使用流體 空氣
使用壓力範圍 0~2.1 MPa
耐壓力 2.1 MPa
周圍溫度 ＋2℃ ~ ＋140℃
重量 18, 30, 44, 72, 119, 188 g

匿名登入 使用前注意事項 步驟說明

  • 2D/3D下載 - 步驟說明「影片」、「PDF」。
  • 不需要經過註冊，以匿名的方式取得2D／3D檔案類型。
  • 使用此CAD軟體，請先確認產品型號及規格再進行下載。
  • 此CAD軟體，採用簡化方式進行建模，如需了解未標示之尺寸，請洽業務人員。
  • 使用此CAD軟體，生成檔案尺寸及公差，請再確認與網站「PDF型錄」檔案中尺寸相符，如有出入請按上方「 錯誤回報」按鈕，並告知型號及錯誤尺寸，我們會盡快作出修正，非常感謝您的協助!
