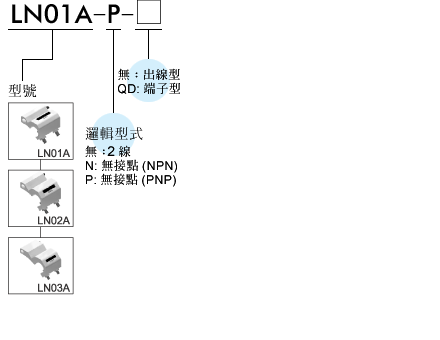

LN01A

適用氣缸型號: MRTH、MRTF。
配線方式 LN0*A: 2線式, LN0*A-N, LN0*A-P: 3線式
開關邏輯 LN0*A: 常開型, LN0*A-N, LN0*A-P: 無接點,常開型
接點型式 LN0*A: 有接點, LN0*A-N: 無接點 NPN, LN0*A-P: 無接點 PNP
使用電壓範圍 LN0*A: 5~240V DC/AC, LN0*A-N, LN0*A-P: 10~30V DC
最大開關電流 LN0*A: 100mA max. LN0*A-N, LN0*A-P: 200mA max.
接點容量 LN0*A: 10W max.  LN0*A-N, LN0*A-P: 6W max. (※1)
消耗電流 LN0*A-N, LN0*A-P: OFF:7mA(24V)/ ON:20mA(24V) max.
內部電壓降 LN0*A: 3V max. LN0*A-N, LN0*A-P: 0.5V@200mA max.
指示燈亮顏色 LN0*A, LN0*A-N: 紅燈, LN0*A-P: 綠燈
電線 LN0*A: φ3.3,2C,PVC ; LN0*A-N, LN0*A-P: φ3.3,3C,PVC
使用溫度範圍 -10℃~+70℃ (不凍結)
保護構造等級 IEC 60529 IP67
保護迴路 LN0*A: 1, LN0*A-N, LN0*A-P: 3,4 (※2)
備註 ※1: 不可超過接點容量(P=Vxl)。
※2: 1=無/2=輸出短路保護/3=電源逆接保護/4=突波吸收保護。
