MP50.MP75

保護構造: IP65。雙色數位 LCD 顯示。參數複製功能。壓力單位可轉換:KPa, MPa, kgf/cm2, bar, psi, InHg。感應元件 & 換管元件: 不銹鋼 316L。可使用於腐蝕性液體或氣體環境。
  • MP50 / MP75
    雙色數位 LCD 顯示
    壓力單位可轉換:KPa, MPa, kgf/cm2, bar, psi, InHg
    感應元件 & 接管元件 : 不銹鋼 316L
    可使用於腐蝕性液體或氣體環境
    保護構造: IP65
  • MP50
    參數複製功能
  • MP75
    產品能使用於腐蝕性液體或氣體 ( 於管道環境裡 )
    遠端遙控 / 即時監控
    通訊協定 RS485 Modbus RTU / ASCII
配管口徑 F1: R1/4", M5; F2: NPT1/4", #10-32 UNF; F3: G1/4"(BSPP), M5
額定壓力範圍 0 ~ 1.0 MPa (正壓)
0.0 ~ 2.0 MPa (高壓)
-101.3 ~ 0.0 kPa (負壓)
-100.0~100.0 kPa (連成壓)
設定壓力範圍 -0.1 ~ 1.0 MPa (正壓)
-0.1 ~ 2.0 MPa (高壓)
-101.3 ~ 10.0 kPa (負壓)
-101.0~101.0 kPa (連成壓)
適用氣體 非腐蝕 SUS 316L 之流體
電源電壓 12 to 24V DC ±10%, 漣波峰值 ≦10%
消費電流 ≦ 45mA (無負載時)
開關輸出 2 NPN 開集極輸出 最大負載電流:125mA
最大供應電壓:30V DC 內部壓降:≦1.5V
2 PNP 開集極輸出 最大負載電流:125mA
最大供應電壓:24V DC 內部壓降:≦1.5V
輸出短路保護
重覆精度 ±0.3% F.S.±1 digit
應差 可調 (※1)
應答時間 ≦2.5ms (預防誤動作功能: 25ms, 100ms, 250ms, 500ms, 1000ms ,1500ms 可選擇)
輸出短路保護
顯示 3 1/2 位 7 段顯示(紅/綠)單視窗
顯示精度 ±2% F.S. ±1 digit (在周圍溫度: 25 ±3℃)
動作顯示燈 橙色指示燈 1: OUT1 & 橙色指示燈 2: OUT2
線性輸出(電壓輸出)(※2) 輸出電壓: 1 ~ 5V±2.5% F.S.(額定壓力範圍內)
直線性:±1% F.S. 輸出阻抗約1kΩ
線性輸出(電流輸出)(※3) 輸出電流: 4 ~ 20mA±2.5% F.S.(額定壓力範圍內); 直線性: ±1% F.S.
負載阻抗最大:250Ω 在電壓為12V, 600Ω 在電壓為24V ; 負載阻抗最小:50Ω
耐環境-防護等級 IP65
耐環境-周圍溫度 動作: 0 ~ 50℃, 保存:-10 ~ 60 ℃ (無水露及不結冰狀況下)
耐環境-周圍濕度 動作及保存: 35 ~ 85% RH (無水露)
耐環境-耐電壓 250V AC 1分鐘(引線及塑膠外殼間)
耐環境-絕緣阻抗 50 MΩ以上 (500V DC) (引線及塑膠外殼間)
耐環境-耐振動 複振幅1.5mm, 每1分鐘10Hz ~ 55Hz ~ 10Hz , X、Y、Z 每個方向各2小時
耐環境-耐衝擊 100m/s2 (10G) X、Y、Z 每個方向各3次
溫度特性 ±3% F.S.比較參考溫度25℃(0 ~ 50℃溫度範圍內)
電線規格 耐油 PVC 電線(0.15mm2)
重量 約 110g (包含2公尺的電線)
備註 ※1.單點設定模式及窗口比較模式可調整1-8digits 的應差。
※2.選擇電壓輸出時就無電流輸出,二種輸出型態僅可選擇其一。
※3.選擇電流輸出時就無電壓輸出,二種輸出型態僅可選擇其一。

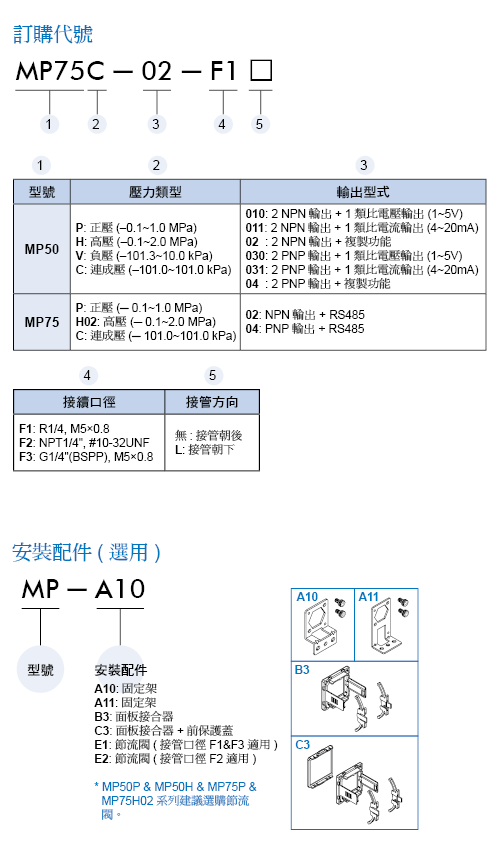

proimages/prod_orderno/C_MP50.gif
