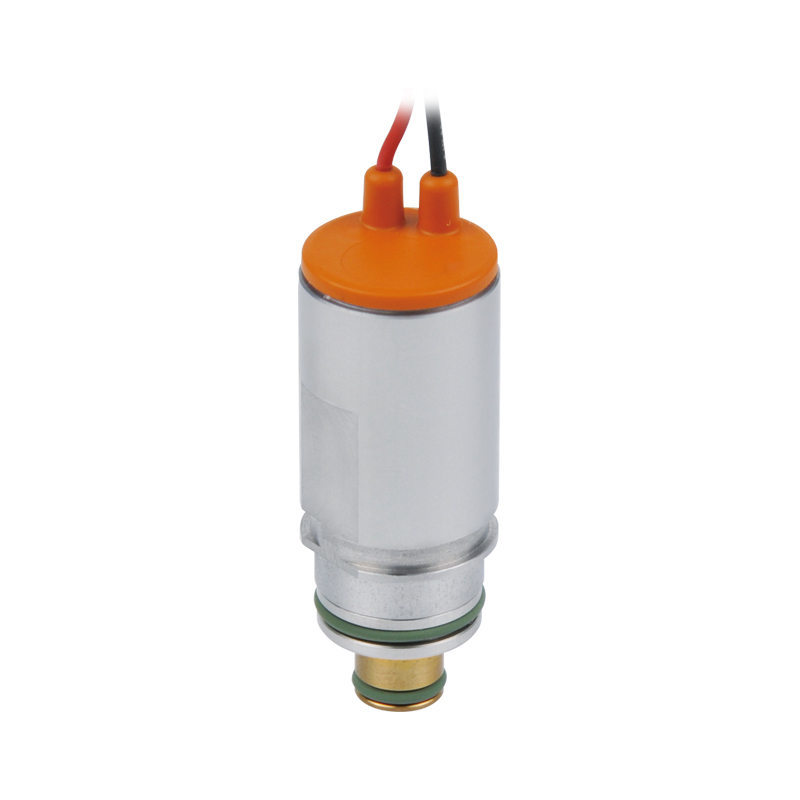

大流量比例閥
2口2位直動式大流量比例閥，氣體的混合和計量。適用於通風、呼吸、麻醉與分析儀器等。壽命可達1億次。
- 氣體的混合和計量。
- 適用於通風、呼吸、麻醉與分析儀器等。
- 壽命可達1億次。
- 印刷行業
- 紡織工業:快速響應紗線，絡筒機。
- 包裝行業:氮氣或用於食品的真空。
- 燃料電池:空氣計量。
| 構造 | 補償型 |
|---|---|
| 方口數 / 位置數 | 2/2 NC 比例式 |
| 安裝方式 | 插裝型、底座安裝型 |
| 孔徑 (mm) | ø4.6 |
| 接觸流體之材質 | 本體: 不銹鋼 通孔: 不銹鋼 基座: PEEK 密封: FPM |
| 安裝方向 | 任意 |
| 使用流體 | 空氣、氧氣、中性氣體 |
| 工作壓力範圍 @ port1 | 0~7 bar rel. |
| 背壓 @ port2 (※) | ≤ 入口壓力的10% |
| 流量 @ 2.4 bar rel. @ 20°C | ≥ 190 sl/min |
| 內部洩漏 @ 20°C (ml/min) | < 1 @ 0~7 bar rel. |
| 外部洩漏 @ 20°C (ml/min) | < 1 @ 7 bar rel. |
| 儲存溫度 | –20 ~ +70°C |
| 環境溫度 | 5~+50°C |
| 流體溫度 | 5~+50°C |
| 保護等級 (DIN 40050) | IP51 |
| 負荷週期 | 100% ED |
| 前端過濾精度 | 建議 < 20µm |
| 重量 | 40 ± 5g |
| 備註 | ※ 出口端壓力不可超過入口壓力的10%，以確保閥門擁有穩定的壓力調節。 |
