MSLP 阻擋氣壓缸｜臥式安裝型

阻擋缸
氣壓缸

MSLP

詢價
氣缸內徑: φ 32 mm，臥式安裝型。

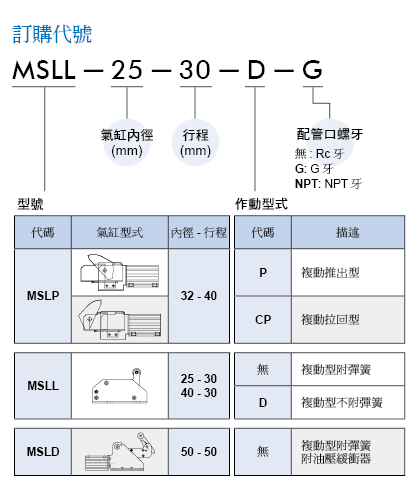

操作型式 MSLP-P 複動推出型 / MSLP-CP 複動拉回型
作動缸徑—行程 φ32-40
使用流體 空氣
使用壓力範圍 0.2~1 MPa
耐壓力 1.5 MPa
周圍溫度 －5℃~＋60℃ (不凍結)
給油 不需給油
緩衝裝置 NBR 緩衝墊片
磁石 均附磁
傳感器 RCE, RCE1, RDEP
重量 840 g

匿名登入 使用前注意事項 步驟說明

  • 2D/3D下載 - 步驟說明「影片」、「PDF」。
  • 不需要經過註冊，以匿名的方式取得2D／3D檔案類型。
  • 使用此CAD軟體，請先確認產品型號及規格再進行下載。
  • 此CAD軟體，採用簡化方式進行建模，如需了解未標示之尺寸，請洽業務人員。
  • 使用此CAD軟體，生成檔案尺寸及公差，請再確認與網站「PDF型錄」檔案中尺寸相符，如有出入請按上方「 錯誤回報」按鈕，並告知型號及錯誤尺寸，我們會盡快作出修正，非常感謝您的協助!
RCE/RDE 傳感器
適用氣缸型號：MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSH, MCSS, MCSQ, MCSF, MCRPMD, MCRA, MCKB, MCKC, MCHA, MCHB, MCHC, MSB*, MSL*。

RCE1/RDE1E 傳感器
適用氣缸型號：MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSH, MCSS, MCSQ, MCSF, MCRPMD, MCRA, MCKB, MCKC, MCHA, MCHB, MCHC, MSB*, MSL*。

RDEP 傳感器
適用氣缸型號：MCJA, MCJQ, MCKJQ, MCFA, MCGB, MCGS, MCGD, MCGM, MCG3, MCDA, MCSS, MCSH, MCSQ, MCRA, MCKB, MCKC, MSB*, MSL*。
