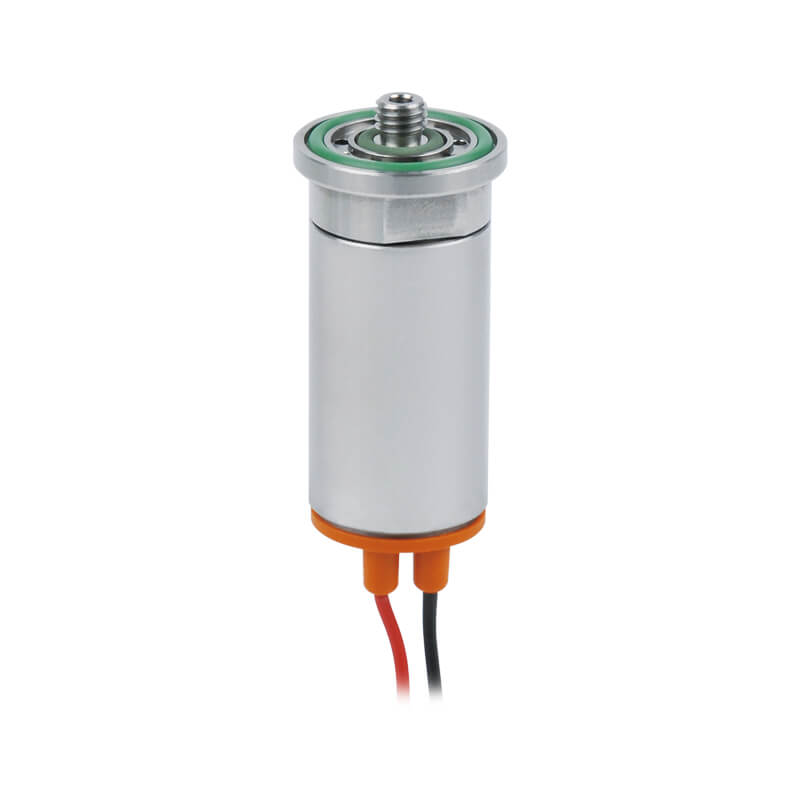

2口2位直動式精密流量比例閥,直動型結構,其流孔尺寸範圍 ø0.2~2 mm。最大壓力可達12 bar。適用於醫療和分析領域中氣體的精確計量。
- 直動型結構,其流孔尺寸範圍 ø0.2~2 mm。
- 最大壓力可達 12 bar。
- 適用於醫療和分析領域中氣體的精確計量。
應用產業
- 氣體分析,色譜分析。
- 生物技術:生物反應器。
- 半導體設備
- 液體流量:主要是儀器儀表,牙科設備,咖啡機,血液分析儀。
構造 |
直動式 |
方口數 / 位置數 |
2/2 NC比例式 |
安裝方式 |
M5、倒鉤、底座安裝 |
孔徑 |
ø0.2 ~ ø2mm |
流量 @12 bar rel. @20°C (sl/min) |
≥ 3.8 ~ ≥ 70 |
功率 |
0.5, 2.5W |
接觸流體之材質 |
本體: 不銹鋼 基座: 不銹鋼 密封: FPM |
安裝方向 |
任意 |
使用流體 |
空氣、氧氣、中性氣體 |
工作壓力範圍@ port 1 |
0~12 bar rel. |
內部洩漏@ 20°C (ml/min) |
≤ 1 @ 0 ~ 12 bar rel. |
外部洩漏@ 20°C (ml/min) |
≤ 1 @ 12 bar rel. |
儲存溫度 |
–20~+70°C |
環境溫度 |
5~+50°C |
流體溫度 |
5~+50°C |
保護等級 (DIN 40050) |
IP51 |
負荷週期 |
100% ED |
前端過濾精度 |
< 5µm |
重量 |
60 ± 5g (依據安裝方式) |
