型式 |

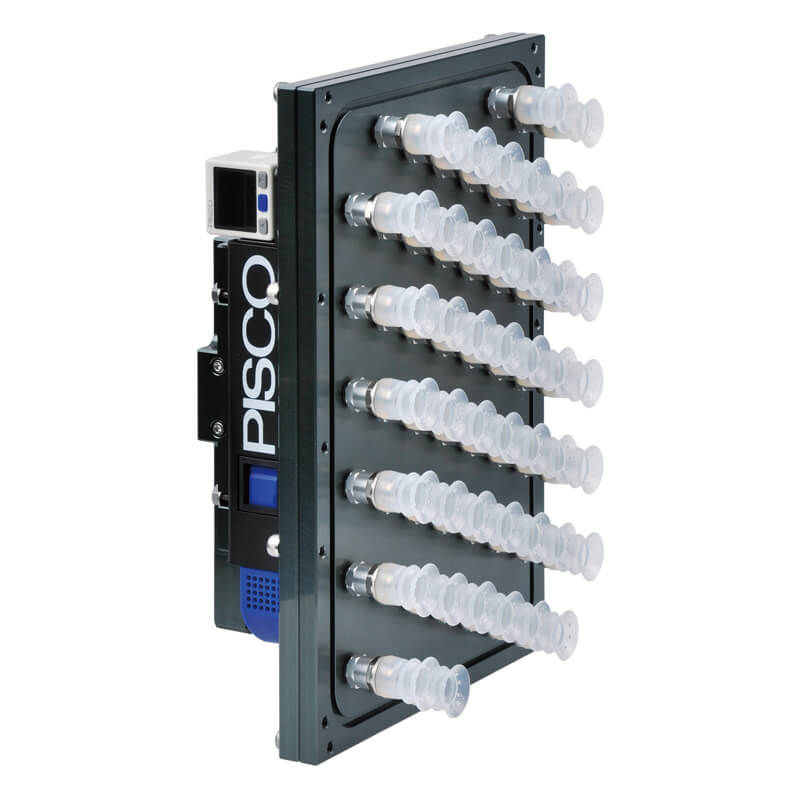

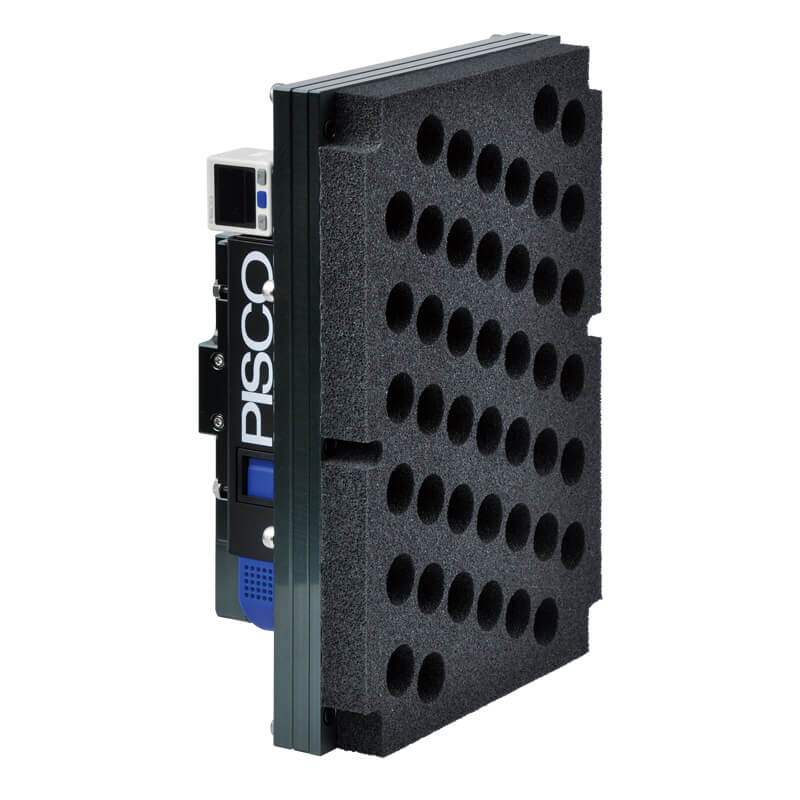

吸盤陣列、全海綿 |
規格 |
吸盤陣列: 2618-P5L, 2618-P7L, 3725-P7L, 5738-P11L 全海綿: 2618-SE5L, 2618-S7L, 3725-SE7L, 5738-SE11L |
吸附面尺寸 |
260×180, 370×250, 570×380 |
列數 |
5列, 7列, 11列 |
使用流體 |
空氣、真空 *1 |
真空產生器規格 |
使用壓力範圍: 0.3~0.7 MPa 額定供給壓力: 0.5 MPa 分貝等級: 75dB(A) |
使用真空壓力 |
-100~0 kPa |
使用溫度範圍 |
5~+50°C (不凍結) |
理論吸附力 *2,*3 |
安全係數1/4 (水平): 277.3N~2369.5N 安全係數1/8 (垂直): 138.6N~1184.7N |
備註 |
*1. 流體: 真空"僅適用於真空幫浦規格。 *2. 真空度-80kPa 時的理論吸附力。 *3. 包括真空吸取主體的重量和運輸過程中的慣性力在內,不要超過最大負載能力 100 kg。 |
