ISO 15552標準PROFILE不旋轉氣壓缸
回上一頁
首頁
產品資訊
執行元件
不旋轉氣壓缸
ISO 標準
ISO 15552標準PROFILE不旋轉氣壓缸(MCKQI3)
PDF
MCKQI3
技術資料
MCKQI3
New
設變通報 : 訂購代號變更
數量 :
詢價
氣缸內徑: 32, 40 (mm), 使用壓力範圍: 0.05~1 MPa, 耐壓力: 1.5 MPa, 使用速度範圍: 50~500 mm/sec, 活塞桿不迴轉精度: ±0.5°
產品特色
詳細規格

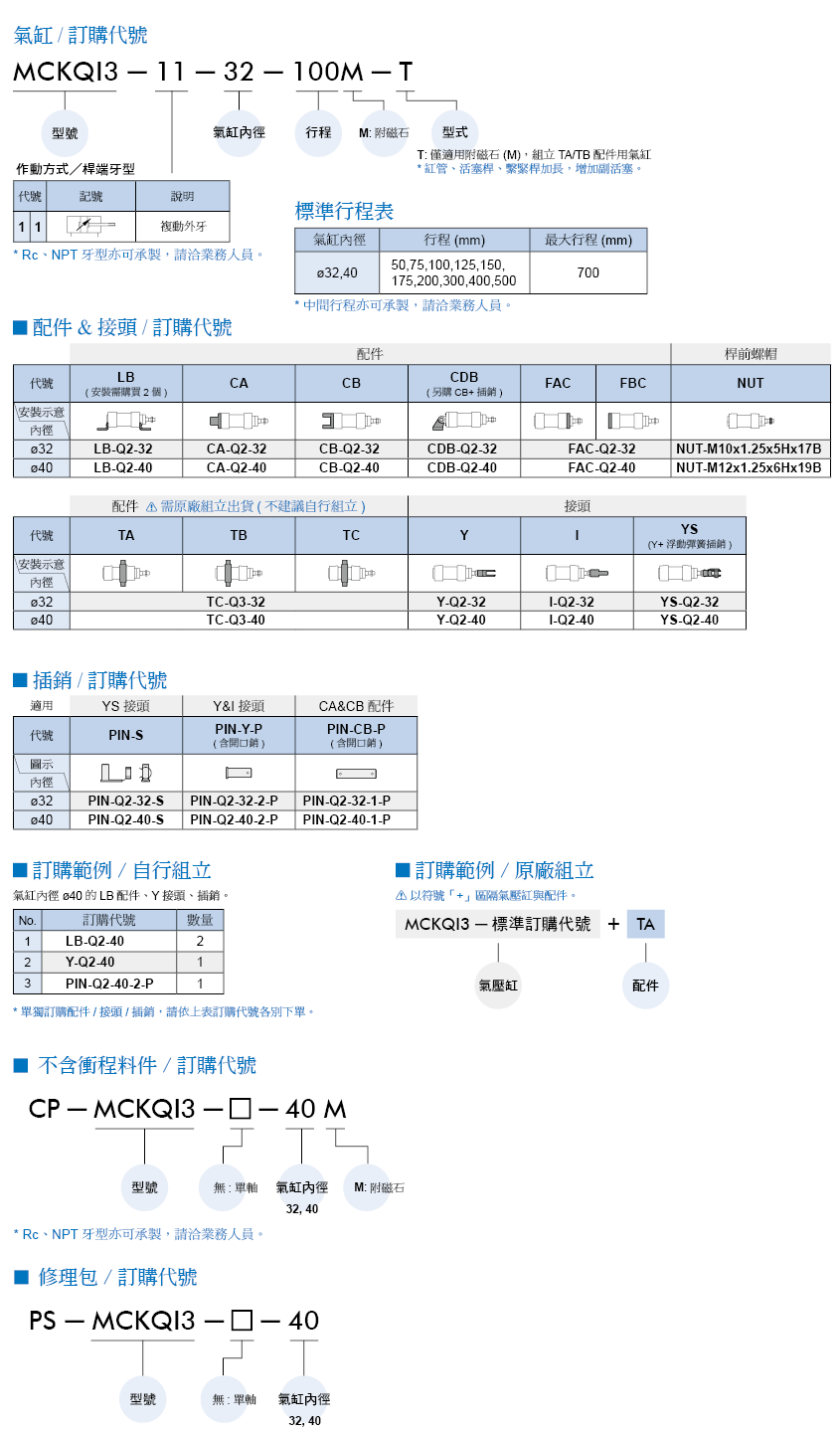

訂購代號
CAD下載
相關配件
不旋轉,免給油
活塞桿採用六角軸心,故不旋轉。採用含油合金,特殊軸承襯套,使活塞桿無需給油。
高品質、耐久佳
氣壓缸管採用鋁合金材質,經過氧化鋁膜處理,更具耐磨,耐蝕性。
低噪音
增加墊片緩衝,降低氣缸撞擊的金屬聲及震動。
ISO 15552 標準規格
根據國際標準 ISO 15552 規格製作,屬無繫緊桿型,大多數零件可互相替換。
埋入式傳感器
缸管四面均設計埋入式傳感器固定溝槽,可依實際使用需要變更傳感器安裝位置。
氣缸內徑
32, 40 mm
使用流體
空氣
使用壓力範圍
0.05~1 MPa
耐壓力
1.5 MPa
周圍溫度
-5℃~+60℃ (不凍結)
使用速度範圍
50~500 mm/sec
活塞桿不迴轉精度
±0.5°
容許迴轉扭力
2.5 kgf-cm, 4.5 kgf-cm
傳感器
RCI
請登入
註冊
登入
匿名登入
使用前注意事項
錯誤回報
匿名登入
使用前注意事項
步驟說明
2D/3D下載 - 步驟說明「
影片
」、「
PDF
」。
不需要經過註冊,以匿名的方式取得2D/3D檔案類型。
使用此CAD軟體,請先確認產品型號及規格再進行下載。
此CAD軟體,採用簡化方式進行建模,如需了解未標示之尺寸,請洽業務人員。
使用此CAD軟體,生成檔案尺寸及公差,請再確認與網站「PDF型錄」檔案中尺寸相符,如有出入請按上方「
錯誤回報
」按鈕,並告知型號及錯誤尺寸,我們會盡快作出修正,非常感謝您的協助!
RCI
傳感器
適用氣缸型號: MCQI2, MCBQI2, MCJI, MGTX, MGTU, METB,為埋入式傳感器。
PDF
MCKQI3
技術資料
