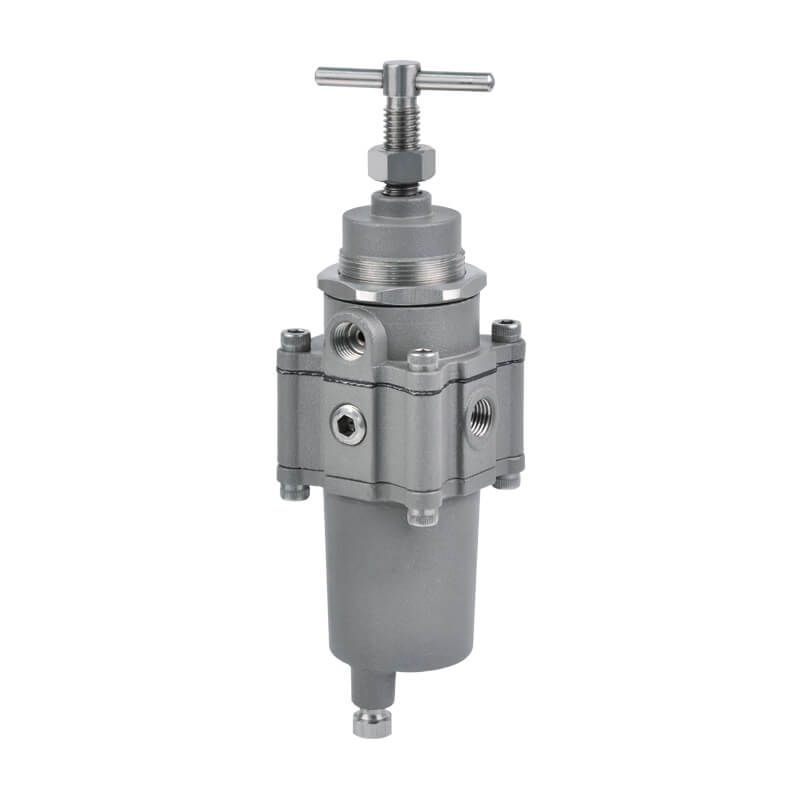

過濾調壓器 (不銹鋼 #316)

過濾調壓器
過濾調壓器
三點組合

MAFR311

詢價
材質:不銹鋼#316，配管口徑尺寸: 1/4, 3/8，最高使用壓力: 3 MPa，過濾精度: 25μm。
  • 本體、調整機構、螺絲&螺帽、底蓋及內部元件材質均為AISI 316L。
  • 應用包括海洋環境，石油和天然氣生產，化學品和食品加工，醫學分析等等。
配管口徑代號 8A, 10A
配管口徑尺寸 1/4, 3/8
使用流體 空氣
最高使用壓力 3 MPa
設定壓力範圍 (※) 標準 0.1~1 MPa
選配 0.17~1.75 MPa
周圍溫度 －20~＋80℃ (不凍結)
流量 (※) 2095 L/min, 4415 L/min
過濾精度 (※) 25μm
冷凝水儲流量 100 cm3
選用配件 壓力錶 (PG-50S2)、支架 (B1-MAR311)
重量 1800 g
備註 ※ 流量為進氣壓力 1 MPa，出氣壓力 0.6 MPa，壓力降 ΔP = 0.1 MPa 時之值。
※ 其他規格需求請洽業務單位洽詢。

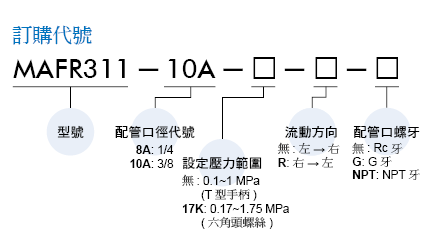

proimages/prod_orderno/C_MAFR311.gif
