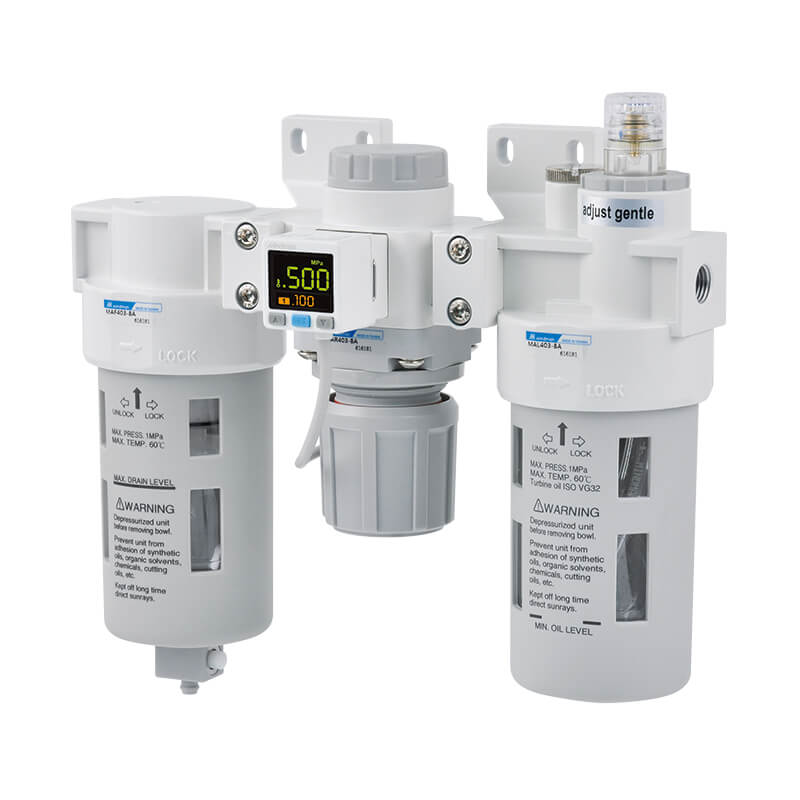

MACT403

組件: MAF403, MAR403, MAL403,配管口徑尺寸: 1/4, 3/8, 1/2,使用壓力範圍:0.05~1 MPa,耐壓力: 1.5 MPa。
組件 MAF403, MAR403, MAL403
配管口徑代號 8A, 10A, 15A
配管口徑尺寸 1/4, 3/8, 1/2
使用流體 空氣
使用壓力範圍 (※) 0.05~1 MPa
設定壓力範圍 0.1~0.85 MPa
耐壓力 1.5 MPa
周圍溫度 -5~+60℃ (不凍結)
過濾精度 標準:40μm 選用:5μm
油杯貯油容量 200c.c
油滴下最小空氣流量 8A: 30 l/min, 10A: 65 l/min, 15A: 80 l/min
建議潤滑用油 輪機油 ISO-VG32
附屬配件 壓力錶 (PG-20),L 型支架
重量 1345 g
備註 ※1. 壓力低於 0.05 MPa,可自動排水。
※2. 選用自動排水閥 (FMRF300),使用壓力範圍 0.15~1 MPa。
