圓型氣壓缸

氣壓缸
氣壓缸

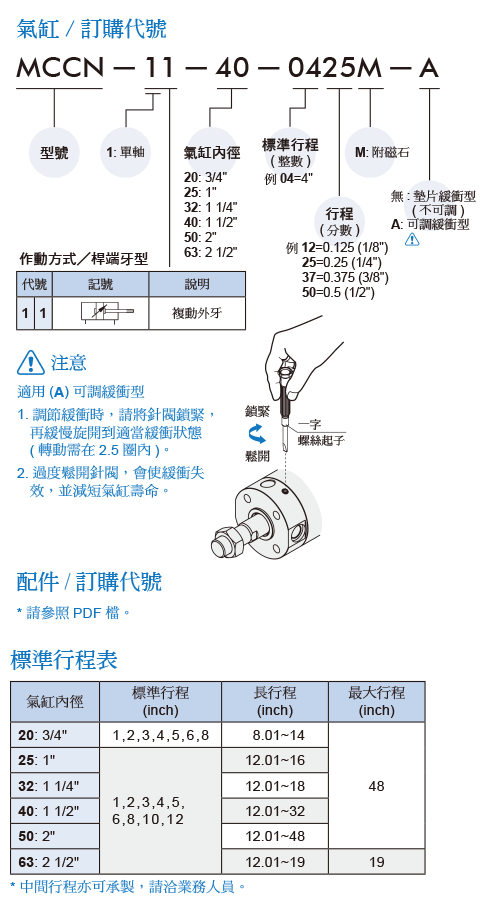

MCCN

詢價
氣缸內徑: φ3/4”~2 1/2”(inch)，最大使用壓力:1 MPa，最小使用壓力: 0.05 MPa，耐壓力: 1.5 MPa。
作動方式 複動型
氣缸內徑 (inch) 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2"
配管口徑尺寸 NPT1/8, NPT1/4
使用流體 空氣
最大使用壓力 1 MPa
最小使用壓力 0.05 MPa
耐壓力 1.5 MPa
周圍溫度 －5℃~＋60℃ (不凍結)
給油 不需給油
使用速度範圍 50~500 mm/sec
最大容許動能 (焦耳) 墊片緩衝 0.07~0.85 J
可調緩衝 0.09~1.23 J
緩衝裝置 緩衝墊片
傳感器 RCM
傳感器束帶 BMG20~BMG63

匿名登入 使用前注意事項 步驟說明

  • 2D/3D下載 - 步驟說明「影片」、「PDF」。
  • 不需要經過註冊，以匿名的方式取得2D／3D檔案類型。
  • 使用此CAD軟體，請先確認產品型號及規格再進行下載。
  • 此CAD軟體，採用簡化方式進行建模，如需了解未標示之尺寸，請洽業務人員。
  • 使用此CAD軟體，生成檔案尺寸及公差，請再確認與網站「PDF型錄」檔案中尺寸相符，如有出入請按上方「 錯誤回報」按鈕，並告知型號及錯誤尺寸，我們會盡快作出修正，非常感謝您的協助!
RCM.RDM 傳感器
適用氣缸型號: MCMA、MCMB、MCKMB、MCMBL、MCMI、MCBMI、MCMJ、MCCG、MCCN。
