ISO 15552 標準電動缸 (不附馬達)
回上一頁
首頁
產品資訊
電動缸
推桿型電動缸
ISO 15552 標準電動缸 (不附馬達)(MEQI)
PDF
MEQI
馬達選用一覽表
MEQI
New
設變通報 : MEQI-63 外觀尺寸及LC配件變更
數量 :
詢價
規格: 32, 40, 50, 63, 規範: ISO 15552, 螺桿導程: 1, 2, 5, 10, 20, 傳感器: RDFE, 搭配AC伺服馬達: 50, 100, 200, 400W
詳細規格

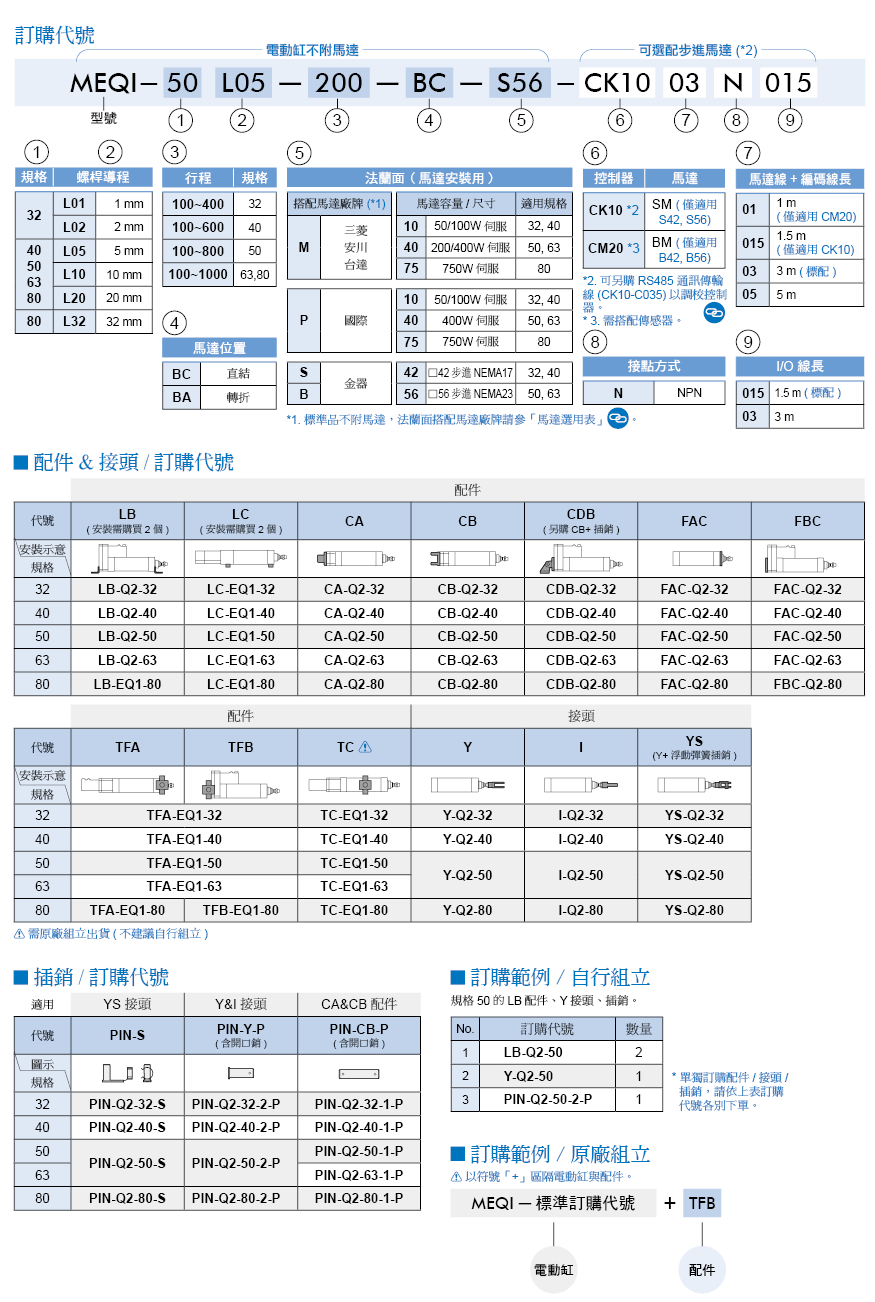

訂購代號
CAD下載
相關配件
規格
32, 40, 50, 63
規範
ISO 15552
位置重複精度 (mm)
±0.02
螺桿導程 (mm)
1, 2, 5, 10, 20
螺桿直徑
32: C7ø8
40: C7ø12
50: C7ø16
63: C7ø20
行程 (mm)
32: 100~400/50 間隔
40: 100~600/50 間隔
50: 100~800/50 間隔
63: 100~1000/50 間隔
防止迴轉精度 (°)
±0.4
傳感器
RDFE
AC伺服馬達 (W)
50, 100, □42
200, 400, □56
最高速度 (mm/s)
50: 45~900, 100: 90~1800
200: 195~780, 400: 390~1560
□42: 50~1000, □56: 250~1000
最大推力 (N)
100: 90~1800, 400: 390~1560
最小推力 (N)
□42: 16~325, □56: 27~110
