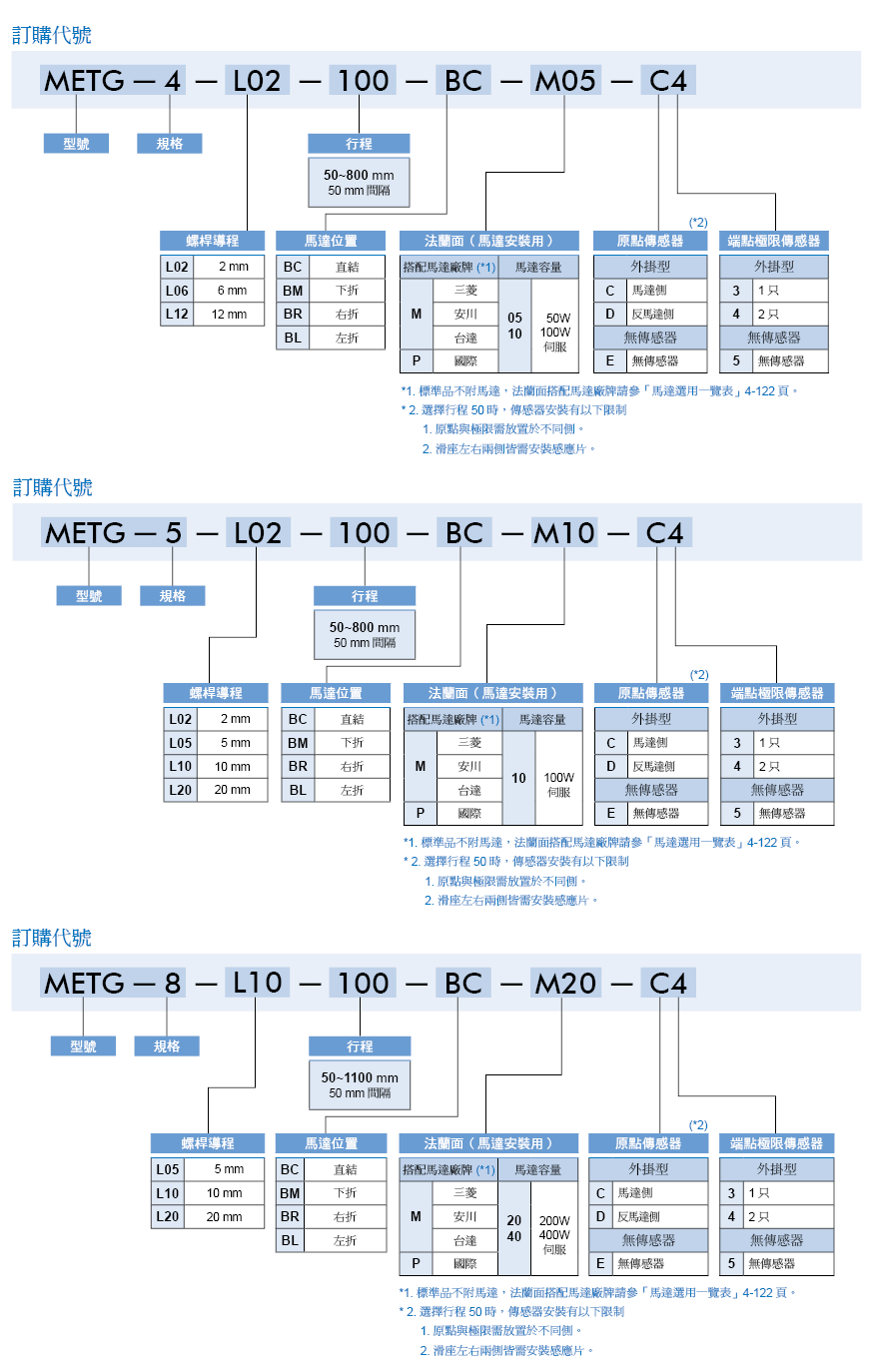

METG

內崁式, 尺寸: 4, 5, 8, 伺服馬達 50W, 100W, 200W, 400W。
規格 小型: 4, 5, 8
位置重複精度 (mm) ±0.005
螺桿導程 (mm) 4: 2, 6, 12
5: 2, 5, 10, 20
8: 5, 10, 20
最高速度 (mm/s) 4: 100, 300, 600
5: 100, 250, 500, 1000
8: 250, 500, 1000
AC 伺服器馬達 4: 50W, 100W
5: 100W
8: 200W, 400W
最大可搬重量 (kg) 水平使用- 4: 25, 20, 12, 5: 30, 15, 10, 8: 50, 30, 18
垂直使用- 4: 8, 5, 2, 5: 10, 5, 2.5, 8: 15, 8, 3
定格推力 (N) 4: 424, 414, 71
5: 854, 341, 170, 85
8: 683, 341, 174
標準行程 (mm) 4: 50~800  /  50 間隔
5: 50~800  /  50 間隔
8: 50~1100  /  50 間隔
滾珠螺桿外徑 ø (mm) 4: C7ø8
5: C7ø12
8: C7ø16
聯軸器 (mm) 4: 7×8, 5: 7×8
8: 10×14/11
原點傳感器 (外掛) EE-SX674 (NPN)
備註 * 行程超過300時,會產生螺桿偏擺,請調降速度。
* 馬達加減速設定 0.2 秒。
