滑台電動缸-皮帶驅動(不附馬達)
回上一頁
首頁
產品資訊
電動缸
電動滑台-皮帶
滑台電動缸-皮帶驅動(不附馬達)(METFB)
PDF
METFB-25
METFB-32
METFB-40
馬達選用一覽表
METFB
New
MECP, MECQ1 即將停產, 新替代型號 : CK10, CM20
數量 :
詢價
規格 : 25, 32, 40, 導程: 50, 72 mm/rev, 傳感器: EE-SX672 (NPN)。
詳細規格

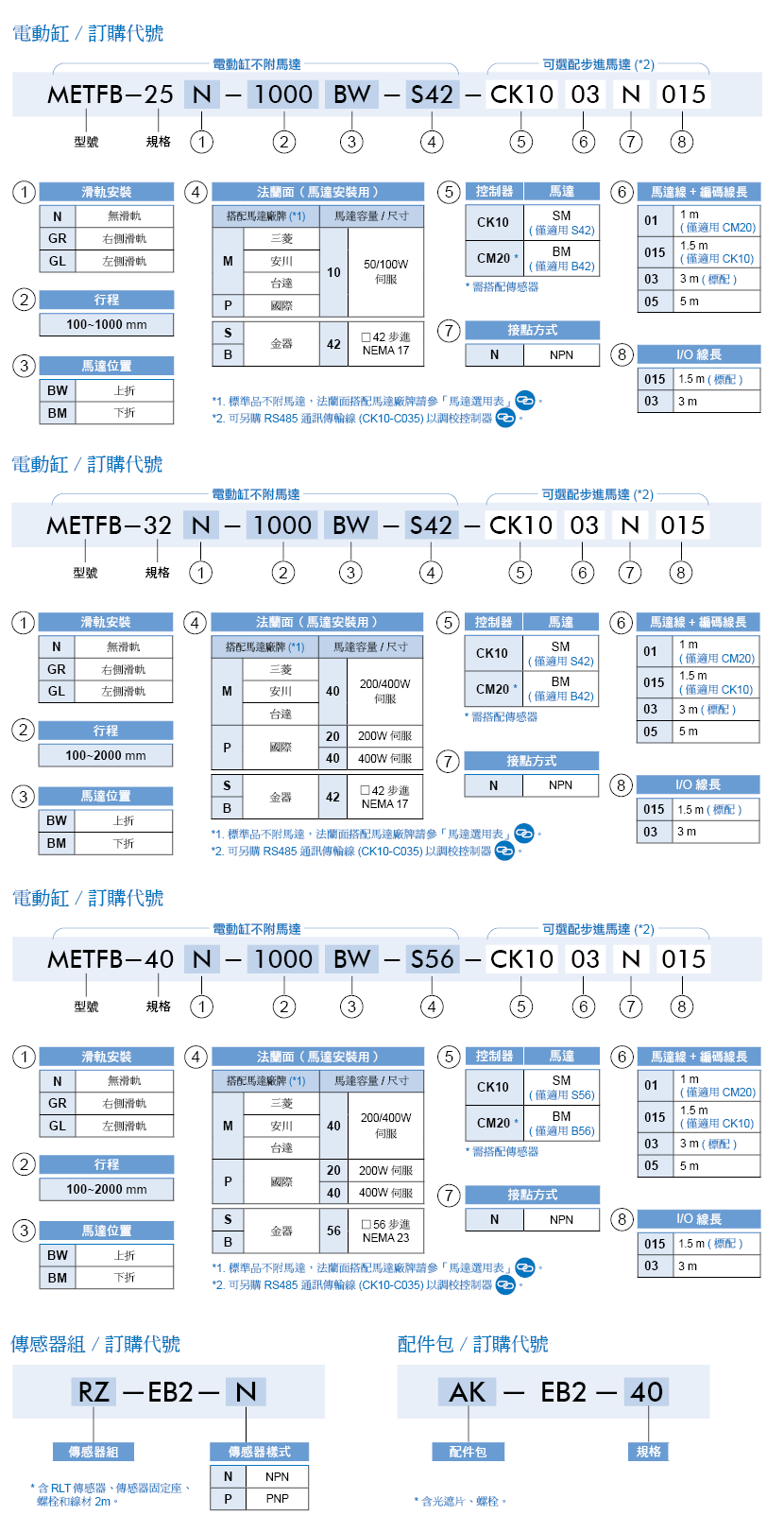

訂購代號
CAD下載
相關配件
位置重複精度 (mm)
±0.05
導程 (mm/rev)
25: 50
32: 72
40: 72
皮帶齒距 (mm)
25: 2
32: 3
40: 3
行程 (mm)
25: 100~1000/50 間隔
32: 100~2000/50 間隔
40: 100~2000/50 間隔
空載扭矩 (N.m)
25: 0.1
32: 0.2
40: 0.6
傳感器
RLT
馬達規格
25: AC 伺服馬達: 50W, 100W, 步進馬達: □42
32: AC 伺服馬達: 200W, 400W, 步進馬達: □42
40: AC 伺服馬達: 200W, 400W, 步進馬達: □56
最高速度 (mm/s)
* 1
25: AC 伺服馬達: 1500, 步進馬達: 500
32: AC 伺服馬達: 2400, 步進馬達: 720
40: AC 伺服馬達: 2400, 步進馬達: 720
工作負載
*2, 3
25 水平: AC 伺服馬達: 1.7kg, 3.5kg, 步進馬達: 3.2kg
32 水平: AC 伺服馬達: 5kg, 10kg, 步進馬達: 3.5kg
40 水平: AC 伺服馬達: 7.5kg, 15kg, 步進馬達: 13kg
備註
* 1.馬達加速/減速時間設定為0.5秒。
* 2.工作負載的運行速度小於最高速度。
* 3.不適用於垂直安裝。
請登入
註冊
登入
匿名登入
使用前注意事項
錯誤回報
匿名登入
使用前注意事項
步驟說明
2D/3D下載 - 步驟說明「
影片
」、「
PDF
」。
不需要經過註冊,以匿名的方式取得2D/3D檔案類型。
使用此CAD軟體,請先確認產品型號及規格再進行下載。
此CAD軟體,採用簡化方式進行建模,如需了解未標示之尺寸,請洽業務人員。
使用此CAD軟體,生成檔案尺寸及公差,請再確認與網站「PDF型錄」檔案中尺寸相符,如有出入請按上方「
錯誤回報
」按鈕,並告知型號及錯誤尺寸,我們會盡快作出修正,非常感謝您的協助!
RLT
槽型光電傳感器
適用電動缸型號: METFB, METS2, MESH2, MESS2, 檢測距離: 6 mm, 應差: 0.025 mm以下, 電流電壓: 8~24 VDC ± 10%波動(p-p): 10%以下, 消耗電流: 20 mA以下
PDF
METFB-25
METFB-32
METFB-40
馬達選用一覽表
